Αντιμετωπίζετε ειδικά προβλήματα όταν εργάζεστε με εξοπλισμό οπτικής επικοινωνίας. Η πολύ γρήγορη αποστολή δεδομένων σημαίνει ότι πρέπει να είστε προσεκτικοί με κάθε πτυχή του σχεδιασμού PCB. Πρέπει να συνδέετε οπτικές μονάδες και ηλεκτρονικά εξαρτήματα λαμβάνοντας υπόψη την ταχύτητα των δεδομένων.
Το πιο σημαντικό είναι να είστε ακριβείς και να διασφαλίζετε ότι τα πράγματα λειτουργούν σωστά.
Η χρήση καλύτερης επιθεώρησης σάς βοηθά να εντοπίσετε μικρά λάθη προτού μετατραπούν σε μεγάλα προβλήματα.
Η χρήση φωτονικών τεχνολογιών σάς βοηθά να έχετε ταχύτερες και πιο σταθερές συνδέσεις.
Βασικά Συμπεράσματα
Εστιάστε στη διατήρηση καθαρών σημάτων υψηλής ταχύτητας στο σχεδιασμό PCB. Αυτό βοηθά στην αποφυγή προβλημάτων όπως ανακλάσεις σήματος και διασταυρούμενη ομιλίαΔιασφαλίζει ότι τα δεδομένα μετακινούνται σωστά και χωρίς λάθη.
Χρησιμοποιήστε ελεγχόμενη σύνθετη αντίσταση και τη σωστή στοίβαξη στρώσεων για καλά σήματα. Η αντιστοίχιση της σύνθετης αντίστασης ίχνους σταματά την αναπήδηση του σήματος και τα σφάλματα.
Χρησιμοποιήστε καλή θερμική διαχείριση για να αποτρέψετε την υπερθέρμανση. Η καλή κατανομή της θερμότητας διατηρεί την σωστή λειτουργία των οπτικών μονάδων. Τις βοηθά επίσης να διαρκούν περισσότερο.
Pick διηλεκτρικά υλικά χαμηλών απωλειών για ισχυρότερα και ταχύτερα σήματα. Αυτά τα υλικά μειώνουν την απώλεια ενέργειας και βοηθούν στην καλύτερη λειτουργία των υψηλών συχνοτήτων.
Να δοκιμάζετε και να ελέγχετε συχνά την ποιότητα για να βεβαιωθείτε ότι όλα λειτουργούν σωστά. Οι τακτικοί έλεγχοι και η τήρηση των κανόνων διατηρούν την άριστη λειτουργία των συστημάτων οπτικής επικοινωνίας.
Απαιτήσεις σχεδιασμού PCB
Ακεραιότητα σήματος υψηλής ταχύτητας
Όταν εργάζεστε με εξοπλισμό οπτικών επικοινωνιών, πρέπει να προσέχετε την ακεραιότητα του σήματος υψηλής ταχύτητας. Τα σήματα υψηλής ταχύτητας κινούνται πολύ γρήγορα, μερικές φορές ταχύτερα από 10 GHz. Ακόμα και μικρά λάθη στο σχεδιασμό της πλακέτας τυπωμένου κυκλώματος (PCB) μπορούν να προκαλέσουν μεγάλα προβλήματα σε αυτές τις ταχύτητες. Πρέπει να βεβαιωθείτε ότι τα σήματα φτάνουν στο σωστό σημείο ταυτόχρονα και διατηρούν το σχήμα τους. Εάν δεν το κάνετε, ενδέχεται να δείτε αντανακλάσεις, παρεμβολές ή ηλεκτρομαγνητικές παρεμβολές (EMI).
Σχεδιασμός πλακέτας υψηλής ταχύτητας χρειάζεται προσεκτική δρομολόγηση ώστε να μην χαθούν τα σήματα.
Οι αναντιστοιχίες στην αντίσταση μπορούν να κάνουν τα σήματα να ανακλώνται και να προκαλούν σφάλματα.
Η διασταύρωση μπορεί να προσθέσει επιπλέον σήματα στα δεδομένα σας και να τα επιδεινώσει.
Οι αλλαγές ισχύος μπορούν επίσης να επηρεάσουν την ακεραιότητα του σήματος.
Θα πρέπει να χρησιμοποιείτε μικρότερες μικροδιαφορές και τεχνολογία πλακέτας υψηλής πυκνότητας διασύνδεσης (HDI) για να αποτρέψετε τα κενά στη διαδρομή. Προσπαθήστε να διατηρήσετε μικρά μήκη στελεχών ίχνους. Η διαφορική σηματοδότηση και τα στενά συνδεδεμένα ζεύγη βοηθούν στη διατήρηση της ασφάλειας των σημάτων από τον εξωτερικό θόρυβο. Εάν δεν ελέγχετε αυτά τα πράγματα, ενδέχεται να δείτε τα σήματα να εξασθενούν, να μειώνεται το εύρος ζώνης και να υπάρχουν περισσότερα λάθη.
Ελεγχόμενη σύνθετη αντίσταση και στοίβαξη στρώσεων
Η ελεγχόμενη σύνθετη αντίσταση είναι πολύ σημαντική για το σχεδιασμό πλακετών υψηλής ταχύτητας. Πρέπει να αντιστοιχίσετε τη σύνθετη αντίσταση των ιχνών στα μέρη που συνδέουν. Εάν δεν το κάνετε, τα σήματα μπορούν να αναπηδήσουν και να προκαλέσουν λάθη. Η στοίβαξη στρώσεων είναι ο τρόπος με τον οποίο τοποθετείτε τις στρώσεις μέσα στην πλακέτα σας. Μια καλή στοίβαξη βοηθά στον έλεγχο της σύνθετης αντίστασης και διατηρεί τον θόρυβο χαμηλό.
Χρησιμοποιήστε τα σωστά υλικά και πλάτη ιχνών για το σχεδιασμό της πλακέτας τυπωμένου κυκλώματος (PCB) σας.
Τοποθετήστε τα επίπεδα γείωσης και ισχύος κοντά στα επίπεδα σήματος.
Διατηρήστε τα σήματα υψηλής ταχύτητας στα εσωτερικά επίπεδα, αν μπορείτε.
Θα πρέπει να σχεδιάσετε την τοποθέτηση της πλακέτας σας νωρίς, όταν ξεκινάτε τον σχεδιασμό. Αυτό σας βοηθά να αποτρέψετε προβλήματα πριν αυτά συμβούν. Ο καλός έλεγχος της σύνθετης αντίστασης διατηρεί τα σήματα υψηλής ταχύτητας καθαρά και σε καλή λειτουργία.
Διασταύρωση, Ηλεκτρομαγνητική Παρέμβαση και Θωράκιση
Η διασταυρούμενη παρεμβολή και οι ηλεκτρομαγνητικές παρεμβολές (EMI) μπορούν να βλάψουν τον σχεδιασμό της πλακέτας υψηλής ταχύτητας. Η διασταυρούμενη παρεμβολή συμβαίνει όταν τα σήματα από τη μία καμπύλη μεταπηδούν σε μια άλλη. Η EMI είναι θόρυβος από ηλεκτρονικά μέρη που μπορούν να κινηθούν μέσω του αέρα ή της πλακέτας. Πρέπει να χρησιμοποιήσετε θωράκιση για να διατηρήσετε τα σήματα σας ασφαλή.
Τεχνική θωράκισης | Περιγραφή |
|---|---|
Μεταλλικά περιβλήματα ή δοχεία | Καλύψτε ολόκληρα τα μέρη της πλακέτας τυπωμένου κυκλώματος ή τα ευαίσθητα εξαρτήματα για να μειώσετε την ηλεκτρομαγνητική ακτινοβολία (EMI). |
Λωρίδες γείωσης | Οι φαρδιές λωρίδες χαλκού γύρω από θορυβώδεις περιοχές βοηθούν στην αποτροπή της ηλεκτρομαγνητικής ακτινοβολίας (EMI). |
Θα πρέπει να διατηρείτε τις ιχνηλασίες υψηλής ταχύτητας σε μεγάλη απόσταση μεταξύ τους και να χρησιμοποιείτε επίπεδα γείωσης για να μπλοκάρετε τον θόρυβο. Η θωράκιση βοηθά στη διατήρηση της ασφάλειας του σχεδιασμού της πλακέτας τυπωμένου κυκλώματος (PCB) από εξωτερικά σήματα. Αυτό είναι πολύ σημαντικό για τον εξοπλισμό οπτικών επικοινωνιών.
Θερμική Διαχείριση στο Σχεδιασμό PCB
Οι οπτικές μονάδες υψηλής ταχύτητας μπορεί να υπερθερμανθούν. Η καλή θερμική διαχείριση στον σχεδιασμό των πλακετών τυπωμένων κυκλωμάτων διατηρεί τον εξοπλισμό σας σε καλή λειτουργία. Εάν δεν ελέγχετε τη θερμότητα, ενδέχεται να δείτε χαμηλότερη ποιότητα σήματος, περισσότερα σφάλματα ή ακόμα και χαλασμένες συσκευές.
Τοποθετήστε τα ζεστά μέρη χωριστά για να διαχυθεί η θερμότητα.
Χρησιμοποιήστε χάλκινα επίπεδα για να απομακρύνετε τη θερμότητα από τα εξαρτήματα.
Προσθέστε θερμικά μαξιλαράκια και υπογεμίσματα για να βοηθήσετε τη μεταφορά της θερμότητας στην πλακέτα ή την ψύκτρα.
Χρησιμοποιήστε θερμικές οπές κάτω από τα θερμά μέρη για να στείλετε θερμότητα σε άλλα στρώματα.
Δοκιμάστε ενσωματωμένα χάλκινα νομίσματα ή θαλάμους ατμών για πολύ θερμά σημεία.
Εάν δεν διαχειριστείτε τη θερμότητα, ενδέχεται να αντιμετωπίσετε προβλήματα όπως ασθενέστερα σήματα, περισσότερα σφάλματα, ταχύτερη φθορά ή ακόμα και ολική βλάβη.
Συμβουλή: Ελέγχετε πάντα τον σχεδιασμό της πλακέτας τυπωμένου κυκλώματος (PCB) για τυχόν θερμά σημεία πριν τελειώσετε. Η καλή θερμική διαχείριση βοηθά τον οπτικό εξοπλισμό υψηλής ταχύτητας να διαρκεί περισσότερο.
Επιλογή υλικού για οπτικά πλακέτα τυπωμένων κυκλωμάτων (PCB)
Διηλεκτρικά Χαμηλών Απωλειών
Πρέπει να επιλέξετε το τα καλύτερα υλικά για την οπτική σας πλακέταΤα διηλεκτρικά χαμηλής απώλειας βοηθούν τα σήματα να παραμένουν ισχυρά και καθαρά. Αυτά τα υλικά εμποδίζουν την ενέργεια να μετατραπεί σε θερμότητα. Όταν χρησιμοποιείτε διηλεκτρικά χαμηλής απώλειας, η πλακέτα υψηλής συχνότητας στέλνει δεδομένα πιο γρήγορα και με λιγότερα σφάλματα. Ακολουθούν ορισμένα συνηθισμένα διηλεκτρικά υλικά χαμηλής απώλειας που χρησιμοποιούνται στην κατασκευή γυμνής πλακέτας για οπτικό εξοπλισμό:
Φθοριωμένα πολυμερή όπως PTFE και PFCB
Πολυϊμίδια (PI)
Πολυφαινυλενικοί αιθέρες (PPE)
Πολυβενζοξαζόλες (PBO)
Νιτρίδιο του βορίου (BN)
N4000-13
Θέλετε υλικά με χαμηλό συντελεστή διασποράς και χαμηλή διηλεκτρική σταθερά. Αυτά τα πράγματα βοηθούν την πλακέτα σας να διατηρεί τα σήματα ισχυρά, ακόμη και σε υψηλές ταχύτητες. Δείτε τον παρακάτω πίνακα για να δείτε γιατί αυτά τα πράγματα είναι σημαντικά:
Ιδιοκτησία | Περιγραφή |
|---|---|
απαγωγή Factor | Δείχνει πόση ενέργεια μετατρέπεται σε θερμότητα. Η χαμηλότερη τιμή είναι καλύτερη για οπτικά σήματα. |
Διηλεκτρική σταθερά | Δείχνει πόσο καλά συγκρατεί το υλικό ηλεκτρική ενέργεια. Η χαμηλότερη τιμή είναι καλύτερη για την ταχύτητα. |
Laminates υψηλής συχνότητας
Πολυστρωματικά υλικά υψηλής συχνότητας είναι σημαντικά στην κατασκευή γυμνών πλακετών για οπτική επικοινωνία. Χρειάζεστε αυτά τα ελάσματα για να διατηρήσετε τα σήματα να κινούνται γρήγορα και χωρίς απώλειες. Υλικά όπως το PTFE και τα ελάσματα με κεραμική γέμιση είναι κατάλληλα για αυτό. Μπορείτε επίσης να χρησιμοποιήσετε Rogers RO3003 ή Isola I-Speed. Αυτά τα ελάσματα έχουν χαμηλή διηλεκτρική σταθερά και χαμηλό συντελεστή διασποράς. Αυτό σημαίνει ότι η πλακέτα σας θα χάσει λιγότερο σήμα και θα διατηρήσει την ακεραιότητά του καλύτερα. Μπορείτε να εμπιστευτείτε αυτά τα υλικά για να διατηρήσετε τα οπτικά σας δεδομένα να κινούνται γρήγορα και με ασφάλεια.
Η διηλεκτρική σταθερά επηρεάζει την ταχύτητα με την οποία κινούνται τα σήματα.
Ο συντελεστής απαγωγής δείχνει πόσο σήμα μετατρέπεται σε θερμότητα.
Τα καλά laminate βοηθούν την πλακέτα σας να συμβαδίζει με τις ανάγκες του οπτικού δικτύου.
Συμβατότητα με οπτικά εξαρτήματα
Πρέπει να βεβαιωθείτε ότι τα υλικά της πλακέτας τυπωμένου κυκλώματος (PCB) σας λειτουργούν καλά με τα οπτικά εξαρτήματα. Πολλά οπτικά συστήματα χρησιμοποιούν πυρίτιο επειδή είναι διαυγές στα 1550 nm, το οποίο ταιριάζει με τα περισσότερα δίκτυα οπτικών ινών. Μερικές φορές, χρειάζεται να συνδέσετε ειδικούς ημιαγωγούς στο πυρίτιο για να προσθέσετε πηγές φωτός ή ανιχνευτές. Αυτό μπορεί να δυσκολέψει την κατασκευή της γυμνής πλακέτας. Πρέπει επίσης να λάβετε υπόψη την ισχύ και τη θερμότητα. Οι οπτικές μονάδες υψηλής ισχύος χρειάζονται υλικά που μπορούν να διαχειριστούν τη θερμότητα. Οι μονάδες χαμηλής ισχύος χρειάζονται υλικά που είναι αρκετά ευαίσθητα για αδύναμα σήματα.
Η συμβατότητα υλικών διατηρεί την οπτική σας ευθυγράμμιση σταθερή.
Η καλή μηχανική σταθερότητα βοηθά τις οπτικές σας μονάδες να διαρκούν περισσότερο.
Η θερμική διαχείριση είναι σημαντική επειδή τα οπτικά μέρη μπορεί να υπερθερμανθούν.
Οι κατάλληλες κόλλες και ενθυλακωτικά προστατεύουν την πλακέτα τυπωμένου κυκλώματος (PCB) σας από το περιβάλλον.
Συμβουλή: Ελέγχετε πάντα ότι τα υλικά της πλακέτας τυπωμένου κυκλώματος (PCB) ταιριάζουν με τα οπτικά σας εξαρτήματα πριν ξεκινήσετε την κατασκευή της γυμνής πλακέτας. Αυτό σας βοηθά να αποφύγετε προβλήματα και να διατηρείτε τον οπτικό σας εξοπλισμό σε καλή λειτουργία για μεγάλο χρονικό διάστημα.
Απαιτήσεις κατασκευής PCB
Ακριβής κατασκευή και ανοχές
Πρέπει να είστε πολύ προσεκτικοί όταν κατασκευάζετε πλακέτες τυπωμένων κυκλωμάτων (PCB) για εξοπλισμό οπτικών επικοινωνιών. Τα σήματα υψηλής ταχύτητας χρειάζονται διαδρομές και συνδέσεις που είναι ακριβώς σωστές. Ακόμα και μικροσκοπικά λάθη μπορούν να προκαλέσουν μεγάλα προβλήματα με τα σήματα και με το πόσο καλά λειτουργούν τα πράγματα. Πρέπει να ακολουθήσετε... αυστηροί κανόνες για κάθε βήμα της κατασκευής της πλακέτας τυπωμένου κυκλώματος.
Ακολουθεί ένας πίνακας που δείχνει τις τυπικές ανοχές που πρέπει να πληροίτε κατά την κατασκευή πλακέτας τυπωμένου κυκλώματος:
Τύπος ανοχής | Χαρακτηριστικά |
|---|---|
Τρυπημένες τρύπες | ± 0.05 mm |
Πλάτος ίχνους και απόσταση | ±0.05 mm έως ±0.1 mm |
Διαστάσεις πίνακα | ±0.1 mm έως ±0.2 mm |
Ανοχές μάσκας συγκόλλησης | Η ευθυγράμμιση με τα μαξιλαράκια είναι κρίσιμη |
Μέσω ανοχών | Αυστηρότερες ανοχές για μικροδιαφορές |
Πρέπει να βεβαιωθείτε ότι οι τρύπες και οι οπές διέλευσης βρίσκονται στο σωστό σημείο. Αν χάσετε λίγο, τα σήματα μπορεί να χειροτερέψουν. Πρέπει επίσης να ελέγχετε το πλάτος και την απόσταση μεταξύ των ιχνών. Αν δεν το κάνετε, τα σήματα μπορεί να χαθούν ή να μπερδευτούν. Η πλακέτα πρέπει να έχει το σωστό πάχος, διαφορετικά μπορεί να μην ταιριάζει ή να μην λειτουργεί.
Η ακρίβεια στην κατασκευή πλακετών τυπωμένων κυκλωμάτων (PCB) σας βοηθά:
Διατηρήστε τις στρώσεις ευθυγραμμισμένες εντός ±0.05 mm. Αυτό εμποδίζει την απενεργοποίηση των οπών via και διατηρεί τα σήματα ισχυρά.
Τοποθετήστε τρύπες στη σωστή θέση, εντός ±0.075 mm. Αυτό διατηρεί την καλή λειτουργία των πλακετών υψηλής ταχύτητας.
Ελέγξτε το πλάτος και την απόσταση ίχνους με ακρίβεια ±10%. Αυτό σας επιτρέπει να δημιουργείτε πυκνά πλακέτα τυπωμένων κυκλωμάτων χωρίς απώλεια σημάτων.
Διατηρήστε το πάχος της πλακέτας εντός ±0.1 mm. Αυτό διασφαλίζει ότι η πλακέτα σας λειτουργεί με οπτικές μονάδες και άλλα εξαρτήματα.
Πρέπει να ακολουθείτε αυτούς τους κανόνες κάθε φορά που κατασκευάζετε μια πλακέτα τυπωμένου κυκλώματος. Διαφορετικά, ενδέχεται να χάσετε σήματα, να έχετε αδύναμες πλακέτες ή ο οπτικός σας εξοπλισμός να παρουσιάσει βλάβη.
Οπτική Επιθεώρηση & Καταγραφή Στρώσεων
Χρειάζεστε ειδικά εργαλεία επιθεώρησης όταν κατασκευάζετε πλακέτες τυπωμένων κυκλωμάτων (PCB) για εξοπλισμό οπτικών επικοινωνιών. Η επιθεώρηση σάς βοηθά να εντοπίσετε μικρά προβλήματα προτού επιδεινωθούν. Πρέπει να ελέγξετε κάθε στρώμα της πλακέτας τυπωμένου κυκλώματος, όχι μόνο το εξωτερικό της. Τα προβλήματα μπορεί να κρύβονται στο εσωτερικό της και να βλάψουν τον τρόπο λειτουργίας της πλακέτας τυπωμένου κυκλώματος.
Τα εργαλεία οπτικής επιθεώρησης σάς βοηθούν να εντοπίσετε μικροσκοπικά προβλήματα σε ίχνη χαλκού, οπές διέλευσης και μάσκες συγκόλλησης. Μπορείτε να εντοπίσετε πράγματα όπως κακή ευθυγράμμιση, βραχυκυκλώματα ή ανοιχτά σημεία νωρίς. Πρέπει επίσης να ελέγξετε ότι όλα τα στρώματα ευθυγραμμίζονται σωστά. Εάν δεν το κάνουν, μπορεί να έχετε σπασμένες συνδέσεις ή αδύναμα σήματα.
Πρέπει να διατηρείτε τις στρώσεις ευθυγραμμισμένες πολύ προσεκτικά. Πολλά πράγματα μπορούν να αλλάξουν το πόσο καλά ευθυγραμμίζονται οι στρώσεις:
Η μεμβράνη μπορεί να τεντωθεί από τη θερμότητα ή τον υγρό αέρα.
Οι τρύπες στην μεμβράνη πρέπει να είναι ακριβείς.
Τα συστήματα έκθεσης πρέπει να διατηρούν τα στρώματα ίσια.
Οι δείκτες UV πρέπει να βρίσκονται στο σωστό σημείο για τις εσωτερικές στρώσεις.
Οι τρύπες πρέπει να είναι στη σωστή θέση.
Τα συστήματα άμεσης απεικόνισης πρέπει να ευθυγραμμίζουν καλά τα επίπεδα.
Πρέπει να χρησιμοποιείτε οπτικό έλεγχο σε κάθε βήμα κατασκευής της πλακέτας. Αυτό σημαίνει έλεγχο των εσωτερικών στρώσεων, των εξωτερικών στρώσεων και της τελικής πλακέτας. Θα πρέπει επίσης να χρησιμοποιείτε αυτοματοποιημένο οπτικό έλεγχο (AOI) για ταχύτερο έλεγχο και εύρεση περισσότερων προβλημάτων. Το AOI χρησιμοποιεί κάμερες και υπολογιστές για να αναζητά λάθη πιο γρήγορα από τους ανθρώπους.
Συμβουλή: Να ελέγχετε πάντα τα αποτελέσματα του ελέγχου σας μετά από κάθε βήμα. Αυτό σας βοηθά να εντοπίζετε λάθη νωρίς και να τα διορθώνετε προτού κοστίσουν περισσότερο.
Έλεγχος καθαρών χώρων και φινιρίσματα επιφανειών
Πρέπει να διατηρείτε τον χώρο καθαρό όταν κατασκευάζετε πλακέτες τυπωμένων κυκλωμάτων. Η σκόνη, το λάδι και άλλα μικροσκοπικά αντικείμενα μπορούν να καταστρέψουν την πλακέτα τυπωμένου κυκλώματος. Ακόμα και μια μικρή κηλίδα μπορεί να προκαλέσει βραχυκύκλωμα ή να διακόψει μια σύνδεση. Χρειάζεστε καθαρούς χώρους για τα πιο σημαντικά βήματα. Οι καθαροί χώροι χρησιμοποιούν ειδικά φίλτρα για να κρατούν τη σκόνη και τη βρωμιά μακριά από τον αέρα.
Πρέπει επίσης να ελέγχετε τη θερμοκρασία και την υγρασία. Εάν αυτά αλλάξουν, η πλακέτα μπορεί να λυγίσει ή η μεμβράνη να τεντωθεί. Αυτό μπορεί να επηρεάσει την ευθυγράμμιση των στρώσεων και την ποιότητα του σήματος. Πρέπει να φοράτε γάντια και καθαρές στολές για να κρατάτε μακριά την πλακέτα από λάδι και βρωμιά.
Τα φινιρίσματα επιφάνειας είναι επίσης σημαντικά για την κατασκευή πλακετών τυπωμένων κυκλωμάτων (PCB) για εξοπλισμό οπτικών επικοινωνιών. Χρειάζεστε ειδικά φινιρίσματα για σήματα υψηλής ταχύτητας και υψηλής συχνότητας. Μερικά από τα καλύτερα φινιρίσματα είναι τα ENIG και ENEPIG. Αυτά τα φινιρίσματα σας προσφέρουν:
Καλύτερη συγκόλληση.
Ισχυρότερη προστασία από τη σκουριά.
Λείες επιφάνειες για σήματα υψηλής συχνότητας.
Λιγότερες απώλειες σήματος σε γρήγορα κυκλώματα.
Ισχυρότερες συνδέσεις συγκόλλησης που διαρκούν περισσότερο.
Πρέπει να επιλέξετε το σωστό φινίρισμα για την πλακέτα σας. Τα ENIG και Immersion Silver είναι κατάλληλα για πλακέτες υψηλής συχνότητας. Βοηθούν στη διατήρηση ισχυρών σημάτων και στην μεγαλύτερη διάρκεια ζωής του εξοπλισμού σας.
Σημείωση: Ελέγχετε πάντα το φινίρισμα της επιφάνειάς σας για τυχόν προβλήματα κατά την επιθεώρηση. Ένα καλό φινίρισμα βοηθά την πλακέτα σας να λειτουργεί καλά και να διαρκεί περισσότερο.
Πρέπει να ακολουθείτε αυστηρούς κανόνες για διατηρώντας τα πράγματα καθαρά, χρησιμοποιώντας καλή επιμετάλλωση και ελέγχοντας για προβλήματα σε κάθε βήμα. Αυτό διατηρεί την πλακέτα σας ασφαλή, ισχυρή και έτοιμη για γρήγορη οπτική επικοινωνία.
Δοκιμές και Διασφάλιση Ποιότητας
Δοκιμή απόδοσης σήματος
Πρέπει να ελέγξετε κάθε πλακέτα και μονάδα. Αυτό διασφαλίζει ότι ο εξοπλισμός σας λειτουργεί σωστά. Δοκιμή απόδοσης σήματος Ελέγχει εάν τα δεδομένα μετακινούνται χωρίς λάθη. Χρησιμοποιείτε εργαλεία όπως διαγράμματα ματιών και δοκιμές ρυθμού σφάλματος bit. Αυτές οι δοκιμές δείχνουν εάν τα σήματα σας είναι καθαρά και ισχυρά. Ένα σαφές διάγραμμα ματιών σημαίνει καλό χρονισμό και λίγο θόρυβο. Ο έλεγχος ρυθμού σφάλματος bit εντοπίζει λάθη στην αποστολή δεδομένων. Η διόρθωση σφαλμάτων μπορεί να βοηθήσει στην αύξηση της αξιοπιστίας των δεδομένων. Ο καλός έλεγχος σήματος βοηθά την ενότητα σας να λειτουργεί καλά σε εξωτερικούς χώρους και διατηρεί σταθερή την επικοινωνία.
Συμβουλή: Να δοκιμάζετε πάντα την απόδοση του σήματος αφού δημιουργήσετε τη μονάδα σας. Αυτό σας βοηθά να εντοπίσετε προβλήματα πριν χρησιμοποιήσετε τη μονάδα.
Αξιοπιστία & Περιβαλλοντικές Δοκιμές
Πρέπει να ελέγξετε αν η πλακέτα τυπωμένου κυκλώματος και η μονάδα σας μπορούν να αντέξουν σε δύσκολες συνθήκες. Η αξιοπιστία και οι περιβαλλοντικές δοκιμές διασφαλίζουν ότι η μονάδα σας λειτουργεί σε θερμότητα, δονήσεις και υγρό αέρα. Χρησιμοποιείτε κανόνες για να καθοδηγήσετε τις δοκιμές σας. Ακολουθεί ένας πίνακας με ορισμένα σημαντικά πρότυπα για την αξιοπιστία της πλακέτας τυπωμένου κυκλώματος και τις περιβαλλοντικές δοκιμές:
Τυπικός τύπος | Περιγραφή |
|---|---|
Στρατός | Το MIL-STD-810 παρέχει αυστηρές δοκιμές για θερμότητα, υγρό αέρα, ψηλά μέρη, δόνηση και κραδασμούς. |
JEDEC | Ελέγχει πώς τα τσιπ διαχειρίζονται τον υγρό αέρα και τις μεταβαλλόμενες θερμοκρασίες. |
Αυτοκίνητο | Το AEC-Q100 ελέγχει τα ηλεκτρονικά του αυτοκινήτου για θερμότητα και χημικά. |
International | Το πρότυπο IEC 60068 παρέχει παγκόσμιους κανόνες για τον έλεγχο ηλεκτρονικών σε δύσκολες συνθήκες. |
Εκτελείτε αυτές τις δοκιμές σε κάθε μονάδα. Αυτό διασφαλίζει ότι η πλακέτα σας μπορεί να λειτουργήσει στην πραγματική ζωή. Εάν η μονάδα σας περάσει με επιτυχία, ο εξοπλισμός σας θα διαρκέσει περισσότερο.
Συμμόρφωση με τα Βιομηχανικά Πρότυπα
Πρέπει να ακολουθείτε αυστηρούς κανόνες όταν δοκιμάζετε την πλακέτα τυπωμένου κυκλώματος και τη μονάδα σας. Τα βιομηχανικά πρότυπα βοηθούν στη διατήρηση της ασφάλειας και της αντοχής της μονάδας σας. Χρησιμοποιείτε πρότυπα για γρήγορη επικοινωνία και οπτική μετάδοση. Αυτοί οι κανόνες σας καθοδηγούν στον τρόπο δοκιμής και στα αποτελέσματα που χρειάζεστε. Όταν ακολουθείτε αυτούς τους κανόνες, η μονάδα σας λειτουργεί με άλλο εξοπλισμό και ανταποκρίνεται στις ανάγκες των πελατών. Ελέγχετε κάθε πλακέτα τυπωμένου κυκλώματος και μονάδας για αυτούς τους κανόνες πριν από την αποστολή. Αυτό διατηρεί το σύστημά σας έτοιμο για γρήγορη επικοινωνία.

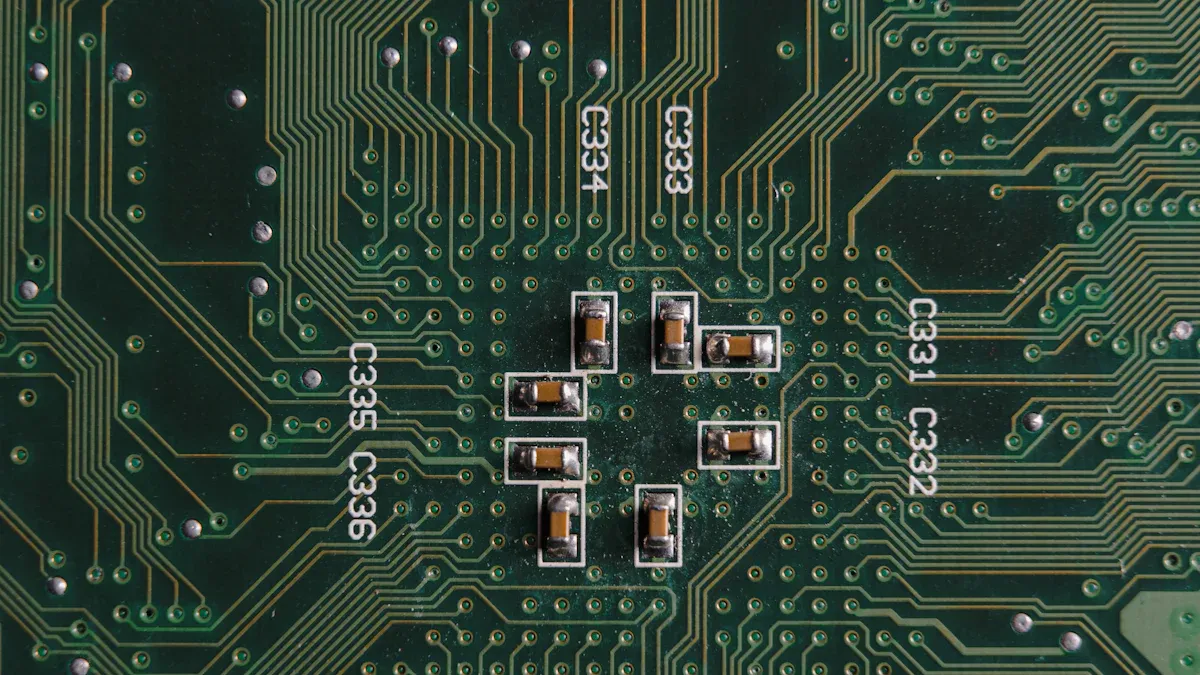

Προκλήσεις πλακέτας οπτικής μονάδας
Διασυνδέσεις υψηλής πυκνότητας και μικρογράφηση
Ο σχεδιασμός πλακετών οπτικών μονάδων είναι δύσκολος επειδή πρέπει να χωρέσουν πολλές διαδρομές δεδομένων σε έναν μικρό χώρο. Η καλωδίωση υψηλής πυκνότητας σάς επιτρέπει να μεταφέρετε περισσότερα δεδομένα γρήγορα. Πρέπει να χρησιμοποιήσετε ειδικά υλικά πλακέτας για να διατηρήσετε τα σήματα ισχυρά. Πρέπει επίσης να σκεφτείτε πόσο εύκολη είναι η κατασκευή και η συναρμολόγηση της πλακέτας. Αυτό βοηθά να διασφαλιστεί ότι η πλακέτα λειτουργεί καλά.
Ακολουθούν ορισμένα κύρια προβλήματα με τις διασυνδέσεις υψηλής πυκνότητας:
Χρειάζεστε υλικά που μπορούν να διαχειριστούν περισσότερα δεδομένα στο μέλλον. Πολλά υλικά φωτονικών κυκλωμάτων εξακολουθούν να δοκιμάζονται.
Πρέπει να αλλάξετε τον τρόπο κατασκευής των πλακετών τυπωμένων κυκλωμάτων (PCB) ώστε να λειτουργούν με οπτικές διασυνδέσεις.
Πρέπει να σχεδιάσετε καλές διεπαφές εισόδου/εξόδου για την πλακέτα οπτικής μονάδας. Αυτές βοηθούν στη σύνδεση των διαδρομών δεδομένων.
Η σμίκρυνση σημαίνει ότι η πλακέτα τυπωμένου κυκλώματος (PCB) γίνεται μικρότερη. Αυτό σας επιτρέπει να χωρέσετε περισσότερα εξαρτήματα και δεδομένα σε λιγότερο χώρο. Πρέπει να διατηρείτε την πλακέτα τυπωμένου κυκλώματος αξιόπιστη, ακόμα και όταν είναι μικροσκοπική. Πρέπει να σχεδιάσετε από την αρχή πώς να τοποθετήσετε τα εξαρτήματα στην πλακέτα.
Ενσωμάτωση & Ανταλλαγή εν ώρα λειτουργίας
Πρέπει να συνδέσετε πολλά εξαρτήματα στην πλακέτα τυπωμένου κυκλώματος (PCB) της οπτικής μονάδας. Η ενσωμάτωση σημαίνει τη συναρμολόγηση φωτονικών και ηλεκτρονικών εξαρτημάτων. Αυτό σας βοηθά να μεταφέρετε δεδομένα πιο γρήγορα. Πρέπει να χρησιμοποιήσετε σχεδιασμό PCB υψηλής ταχύτητας για να διατηρείτε τα δεδομένα ασφαλή. Πρέπει επίσης να σχεδιάσετε τον τρόπο κατασκευής και επισκευής της πλακέτας τυπωμένου κυκλώματος. Αυτό διευκολύνει τη συναρμολόγηση και τις επισκευές.
Η εναλλαγή εν ώρα λειτουργίας σάς επιτρέπει να αλλάζετε την πλακέτα της οπτικής μονάδας χωρίς να απενεργοποιείτε το σύστημα. Πρέπει να σχεδιάσετε την πλακέτα και τα εξαρτήματά της για να το χειριστείτε αυτό. Χρειάζεστε ισχυρούς συνδέσμους και καλή συναρμολόγηση. Αυτό διατηρεί την κίνηση των δεδομένων και βοηθά την πλακέτα να διαρκεί περισσότερο.
Συμβουλή: Πάντα να ελέγχετε αν το σχέδιό σας είναι εύκολο στην κατασκευή και στη συναρμολόγηση πριν το ολοκληρώσετε. Αυτό σας βοηθά να αποφύγετε προβλήματα αργότερα.
Θωράκιση και διαχωρισμός εξαρτημάτων
Πρέπει να κρατάτε μακριά τον θόρυβο από τα δεδομένα στην πλακέτα της οπτικής μονάδας. Η θωράκιση εμποδίζει τα εξωτερικά σήματα να βλάψουν τα δεδομένα σας. Μπορείτε να χρησιμοποιήσετε μεταλλικά καλύμματα ή επίπεδα γείωσης στην πλακέτα. Πρέπει επίσης να κρατάτε τα γρήγορα εξαρτήματα μακριά από άλλα εξαρτήματα. Αυτό βοηθά στην αποτροπή της παρεμβολής και διατηρεί τα δεδομένα ασφαλή.
Πρέπει να σχεδιάσετε τη διάταξη για εύκολη συναρμολόγηση και στιβαρό σχεδιασμό. Αυτό βοηθά την πλακέτα τυπωμένου κυκλώματος να παραμένει αξιόπιστη. Η καλή θωράκιση και ο καλός διαχωρισμός διασφαλίζουν ότι η πλακέτα οπτικής μονάδας σας λειτουργεί καλά σε συστήματα δεδομένων υψηλής ταχύτητας.
Πρόκληση | Παράδειγμα Λύσης |
|---|---|
Λογομαχία | Χρησιμοποιήστε επίπεδα εδάφους και απόσταση |
EMI | Προσθέστε μεταλλικές ασπίδες |
Σφάλματα συναρμολόγησης | Σχέδιο σχεδιασμού για συναρμολόγηση |
Πρέπει πάντα να σκέφτεστε τη συναρμολόγηση, τα δεδομένα και την αξιοπιστία όταν σχεδιάζετε μια πλακέτα οπτικής μονάδας. Αυτό σας βοηθά να δημιουργήσετε ισχυρά και γρήγορα συστήματα.
Πρέπει να εστιάζετε στην ποιότητα σε κάθε βήμα του σχεδιασμού και της κατασκευής PCB για εξοπλισμό οπτικών επικοινωνιών. Η ποιότητα ξεκινά από εσάς. επιλογή υλικώνΕπιλέγετε υλικά που υποστηρίζουν σήματα υψηλής ταχύτητας και διατηρείτε την ποιότητα υψηλή. Χρησιμοποιείτε προηγμένο έλεγχο για να ελέγξετε κάθε στρώση και κάθε ίχνος. Ποιότητα σημαίνει ότι ακολουθείτε αυστηρά πρότυπα. Ελέγχετε τις πλακέτες σας για να πληρούν αυτά τα πρότυπα. Ελέγχετε την ποιότητα με κάθε έλεγχο. Βεβαιωθείτε ότι οι πλακέτες σας πληρούν τα πρότυπα του κλάδου. Χρησιμοποιείτε ποιοτικό έλεγχο για να εντοπίζετε προβλήματα έγκαιρα. Διατηρείτε την ποιότητα ως κύριο στόχο σας. Χρησιμοποιείτε πρότυπα για να καθοδηγείτε την εργασία σας. Ελέγχετε την ποιότητα σε κάθε διαδικασία. Χρησιμοποιείτε πρότυπα για δοκιμές. Λαμβάνετε υπόψη την ποιότητα όταν επιλέγετε υλικά. Χρησιμοποιείτε πρότυπα για τη συναρμολόγηση. Χρησιμοποιείτε ελέγχους ποιότητας για κάθε πλακέτα. Χρησιμοποιείτε πρότυπα για επιθεώρηση. Χρησιμοποιείτε την ποιότητα για να διαρκέσουν περισσότερο οι πλακέτες σας. Χρησιμοποιείτε πρότυπα για να διατηρείτε τις πλακέτες σας ασφαλείς. Χρησιμοποιείτε την ποιότητα για να διατηρείτε τα σήματα σας ισχυρά. Χρησιμοποιείτε πρότυπα για να βοηθήσετε τις πλακέτες σας να λειτουργούν με άλλο εξοπλισμό. Χρησιμοποιείτε την ποιότητα για να κάνετε τις πλακέτες σας αξιόπιστες. Χρησιμοποιείτε πρότυπα για να βεβαιωθείτε ότι οι πλακέτες σας περνούν κάθε δοκιμή. Χρησιμοποιείτε την ποιότητα για να διατηρήσετε τις πλακέτες σας σε λειτουργία σε δύσκολα μέρη. Χρησιμοποιείτε πρότυπα για να βοηθήσετε τις πλακέτες σας να αντέχουν τη θερμότητα και τους κραδασμούς. Χρησιμοποιείτε την ποιότητα για να κάνετε τις πλακέτες σας εύκολες στη συναρμολόγηση. Χρησιμοποιείτε πρότυπα για να βοηθήσετε τις πλακέτες σας να ταιριάζουν με οπτικές μονάδες. Χρησιμοποιείτε την ποιότητα για να διατηρείτε τις πλακέτες σας καθαρές. Χρησιμοποιείτε πρότυπα για να βοηθήσετε τις πλακέτες σας να αντισταθούν στη σκουριά. Χρησιμοποιείτε ποιότητα για να τις διατηρείτε ασφαλείς από τη σκόνη. Χρησιμοποιείτε πρότυπα για να τις βοηθήσετε να διαρκέσουν περισσότερο. Χρησιμοποιείτε ποιότητα για να τις διατηρείτε ανθεκτικές. Χρησιμοποιείτε πρότυπα για να τις βοηθήσετε να περάσουν τον έλεγχο. Χρησιμοποιείτε ποιότητα για να τις διατηρείτε έτοιμες για γρήγορη λήψη δεδομένων. Χρησιμοποιείτε πρότυπα για να τις βοηθήσετε να ανταποκριθούν στις ανάγκες των πελατών. Χρησιμοποιείτε ποιότητα για να κάνετε τις πλακέτες σας όσο το δυνατόν καλύτερες. Χρησιμοποιείτε πρότυπα για να καθοδηγείτε κάθε βήμα. Χρησιμοποιείτε ποιότητα για να βεβαιωθείτε ότι οι πλακέτες σας λειτουργούν σε οπτικά δίκτυα υψηλής ταχύτητας.
Συχνές Ερωτήσεις
Ποια υλικά λειτουργούν καλύτερα για οπτικά PCB υψηλής ταχύτητας;
Θα πρέπει να επιλέξετε διηλεκτρικά χαμηλής απώλειας όπως PTFE ή κεραμικά γεμισμένα ελάσματα. Αυτά τα υλικά βοηθούν τα σήματα να παραμένουν ισχυρά και να αποτρέπουν τα λάθη. Επιτρέπουν επίσης στα δεδομένα να κινούνται γρήγορα σε οπτικά δίκτυα.
Πώς αποτρέπετε την απώλεια σήματος στο σχεδιασμό PCB;
Μπορείτε να χρησιμοποιήσετε ελεγχόμενη σύνθετη αντίσταση, μικρά μήκη ίχνους και διαφορικά ζεύγη. Η θωράκιση και τα επίπεδα γείωσης βοηθούν επίσης. Αυτοί οι τρόποι διατηρούν τα σήματα καθαρά και μειώνουν τον θόρυβο.
Γιατί είναι σημαντικός ο έλεγχος καθαρού χώρου κατά την κατασκευή PCB;
Έλεγχος καθαρού χώρου Κρατά τη σκόνη και το λάδι μακριά από την πλακέτα τυπωμένου κυκλώματος (PCB). Ακόμα και μια μικρή ποσότητα βρωμιάς μπορεί να προκαλέσει βραχυκυκλώματα ή αδύναμα σημεία. Αποκτάτε καλύτερες πλακέτες που διαρκούν περισσότερο.
Ποιες δοκιμές πρέπει να εκτελέσετε σε πλακέτες οπτικής επικοινωνίας;
Θα έπρεπε να τρέξεις δοκιμές σήματος, έλεγχοι αξιοπιστίας και περιβαλλοντικές δοκιμές. Χρησιμοποιήστε εργαλεία όπως διαγράμματα ματιών και δοκιμαστές ρυθμού σφάλματος bit. Αυτές οι δοκιμές δείχνουν εάν η πλακέτα σας λειτουργεί καλά στην πραγματική ζωή.
Μπορείτε να χρησιμοποιήσετε κανονικές πλακέτες τυπωμένου κυκλώματος (PCB) για οπτικές μονάδες;
Οι συνηθισμένες πλακέτες τυπωμένου κυκλώματος (PCB) δεν λειτουργούν καλά σε οπτικά συστήματα υψηλής ταχύτητας. Χρειάζεστε ειδικά υλικά, αυστηρότερους κανόνες και καλύτερη επιθεώρηση. Αυτά τα πράγματα βοηθούν την πλακέτα σας να χειρίζεται γρήγορα δεδομένα και δύσκολα οπτικά εξαρτήματα.
