Die Oberflächenbeschaffenheit von Leiterplatten ist sehr wichtig. Sie verhindert das Rosten des Kupfers und erleichtert das Löten. Spezielle Oberflächenbehandlungen verbessern die Leistung und Lebensdauer der Leiterplatten. Diese Behandlungen erfüllen verschiedene Anforderungen, wie z. B. Kostenersparnis oder hohe Leistung. Die Wahl der richtigen Oberflächenbeschaffenheit verbessert die Qualität Ihres Produkts. Die Kenntnis der Oberflächenarten hilft Ihnen bei der Auswahl.
Wichtige Erkenntnisse
Die Wahl der richtigen Leiterplattenoberfläche ist entscheidend für ihre Funktion und Langlebigkeit. Überlegen Sie vor der Auswahl, was Ihr Projekt benötigt.
ENIG ist rostbeständig und hat glatte Oberflächen. Es eignet sich für Hochleistungsanwendungen, erfordert aber sorgfältige Handhabung, um Probleme zu vermeiden.
HASL ist günstig und lässt sich gut löten, funktioniert aber aufgrund ungleichmäßiger Pads möglicherweise nicht bei engen Designs.
OSP ist eine umweltfreundliche Option, die das Rosten von Kupfer verhindert und Geld spart, aber es erfordert eine sorgfältige Handhabung, um Schäden zu vermeiden.
Abziehbare Lötstoppmasken schützen bestimmte Bereiche beim Löten. Sie können die Produktion verlangsamen und müssen sorgfältig entfernt werden.
ENIG Oberflächenfinish
Electroless Nickel Immersion Gold (ENIG) ist eine gängige Leiterplattenbeschichtung. Dabei werden Nickel- und Goldschichten verwendet, um die Leiterplatten robust und langlebig zu machen.
Vorteile von ENIG
ENIG bietet viele Vorteile, die es zur ersten Wahl machen. Es verhindert Oxidation und sorgt so für eine längere Lebensdauer der Platinen unter anspruchsvollen Bedingungen. Die glatte Oberfläche erleichtert das Löten und verbessert den Stromfluss. Die gute Benetzbarkeit sorgt für stabile Lötstellen und Verbindungen. ENIG ist bis zu 12 Monate problemlos lagerfähig. Die Nickelschicht verhindert die Vermischung von Gold und Kupfer und bildet eine stabile Verbindung (Ni3Sn4) für besseres Löten. Der niedrige Kontaktwiderstand erhöht die Leitfähigkeit, was sich hervorragend für Hochleistungsanwendungen eignet. ENIG erhöht zudem die Festigkeit und reduziert die Reibung, wodurch die Platinen zuverlässiger werden.
Nachteile von ENIG
ENIG hat auch einige Nachteile. Nickel kann während des Vergoldungsprozesses korrodieren und „schwarzes Nickel“ oder „schwarze Pads“ verursachen. Diese Probleme können zu Lötfehlern und einer Minderung der Leiterplattenqualität führen. Die Struktur und der Phosphorgehalt der Nickelschicht können zu Problemen mit schwarzen Pads führen. Die Sauberkeit und Kontrolle des Nickelbads ist sehr wichtig. Dieser Prozess erfordert sorgfältige Überwachung und Geschick.
Nachteil | Beschreibung | Auswirkungen auf die Leiterplattenherstellung |
|---|---|---|
Nickelkorrosion | Passiert während des Vergoldungsprozesses und verursacht „schwarzes Nickel“ oder „schwarzes Pad“. | Führt zu Lötproblemen. |
Black-Pad-Formation | Verursacht durch die Nickelstruktur und den Phosphorgehalt. | Benötigt einen fehlerfreien Prozess. |
Kontrolle des chemischen Nickelbads | Wichtig, um Probleme mit Nickelkorrosion zu vermeiden. | Hilft, die Qualität hoch zu halten. |
Einzigartige Funktionen von ENIG
ENIG verfügt über besondere Eigenschaften, die die Zuverlässigkeit von Leiterplatten erhöhen. Es ist oxidationsbeständig und hat eine glatte Oberfläche für eine bessere Leistung. Sein geringer Kontaktwiderstand und seine hohe Festigkeit erfüllen hohe Leistungsanforderungen. ENIG wird in Branchen wie der Luft- und Raumfahrt, dem Militär und der Medizin eingesetzt, wo Zuverlässigkeit von größter Bedeutung ist. Seine Gleiteigenschaften und seine lange Haltbarkeit tragen zu seinem Wert bei. Diese Eigenschaften machen ENIG zu einer zuverlässigen Wahl für viele Anwendungen.
Merkmal | Beschreibung |
|---|---|
Oxidationsbeständigkeit | Stoppt die Oxidation und trägt so zur längeren Lebensdauer von Leiterplatten bei. |
Oberflächenebenheit | Glatte Oberfläche verbessert das Löten und den Stromfluss. |
Benetzbarkeit | Eine gute Benetzbarkeit gewährleistet starke Lötstellen und Verbindungen. |
Lange Haltbarkeit | Bis zu 12 Monate problemlos lagerfähig. |
Intermetallische Verbindung | Eine Nickelschicht verhindert die Vermischung von Gold und Kupfer und verbessert so das Löten. |
Niedriger Kontaktwiderstand | Steigert die Leitfähigkeit, ideal für Hochleistungsplatinen. |
Hohe Festigkeit | Verleiht zusätzliche Festigkeit und verringert die Oxidation für eine längere Lebensdauer. |
Reibungsarm | Reduziert die Reibung und macht die Boards zuverlässiger. |
Industrieanwendungen | Wird aufgrund seiner Zuverlässigkeit in der Luft- und Raumfahrt, beim Militär und in der Medizin verwendet. |
HASL Oberflächenfinish
Hot Air Solder Leveling (HASL) ist eine gängige Methode zur Leiterplattenveredelung. Dabei werden Leiterplatten in geschmolzenes Lot getaucht. Heiße Luft entfernt überschüssiges Lot und hinterlässt eine Schutzschicht. Diese Schicht verhindert Oxidation und erleichtert das Löten.
Vorteile von HASL
HASL hat viele Vorteile, die es so beliebt machen. Es sorgt für eine gute Löthaftung und schafft starke Verbindungen. Das Verfahren ist kostengünstig und somit ideal zum Geldsparen. HASL erfüllt Militärstandards und bewährt sich auch in schwierigen Situationen. Bleifreies HASL ist umweltfreundlich und befolgt die RoHS-Regeln.
Weitere Vorteile sind der Schutz vor Kupferrost und die Verwendung verschiedener Lötverfahren. Diese Eigenschaften machen HASL für viele Projekte nützlich.
Nachteile von HASL
HASL bringt jedoch auch einige Probleme mit sich. Die Leiterplatten sind während des Prozesses großer Hitze ausgesetzt, die die Löcher beschädigen kann. Die Lotschicht ist ungleichmäßig, was zu Kurzschlüssen oder Unterbrechungen in winzigen Bauteilen führt. Es können sich spröde Verbindungen bilden, die die langfristige Zuverlässigkeit mindern.
Nachteil | Beschreibung |
|---|---|
Gleichmäßigkeit der Lötstellen | Unebene Lötstellen können Kurzschlüsse oder Unterbrechungen in kleinen Teilen wie QFPs und BGAs verursachen. |
Wärmeschockbeständigkeit | Hohe Hitze kann während des Prozesses die durchkontaktierten Löcher beschädigen. |
Ungleichmäßige Lötbeschichtung
Geringe Beständigkeit gegen Hitzeschock
Es können spröde Verbindungen entstehen
Einzigartige Funktionen von HASL
HASL ist erschwinglich und leicht zu finden. Es zählt zu den günstigsten Leiterplattenoberflächen. Das Verfahren ist einfach und wird von Herstellern häufig eingesetzt. Für umweltfreundliche Projekte ist bleifreies HASL erhältlich. HASL eignet sich jedoch nicht gut für dichte Designs oder HDI-Platinen. Die unebene Oberfläche kann Probleme verursachen. Der Prozess kann zudem schmutzig und stinkend sein, was manche Hersteller möglicherweise nicht mögen.
Merkmal | Beschreibung |
|---|---|
Vorteile | Erfüllt Militärstandards, niedrige Kosten |
Nachteile | Nicht gut für HDI-Platinen. Hohe Hitze kann Materialien beeinträchtigen. Der Prozess ist schmutzig und stinkt. Unebene Oberfläche für dichte Teile. |
OSP-Oberflächenfinish
Organic Soldability Preservative (OSP) ist ein gängige PCB-Oberfläche. Es fügt eine dünne Schicht hinzu, um das Rosten des Kupfers zu verhindern. Diese Schicht hält die Platine während der Montage lötbereit.
Vorteile von OSP
OSP hat viele gute Punkte, die es beliebt machen. Es schützt Kupfer vor Rost, wodurch das Löten einfach und zuverlässig bleibt. Dies ist wichtig für Branchen wie die Automobil- und Telekommunikationsindustrie, in denen Zuverlässigkeit eine entscheidende Rolle spielt. Neuere OSP-Versionen halten länger, von 4-5 Monaten bis hin zu deutlich mehr. Diese Verbesserung macht OSP ideal für moderne Geräte wie Smartphones. OSP ist zudem günstig und umweltfreundlich, da es keine schädlichen Metalle wie Blei enthält.
Nachteile von OSP
OSP hat einige Nachteile. Die dünne Schicht kann bei der Handhabung zerkratzen oder abreiben. Auch Feuchtigkeit kann sie beschädigen, daher sind Handschuhe erforderlich. Tests mit starken Sonden können die OSP-Schicht beschädigen und sie für bestimmte Tests unbrauchbar machen. Diese Probleme erfordern eine sorgfältige Handhabung und Lagerung von OSP.
Einschränkung/Nachteil | Beschreibung |
|---|---|
Nicht IKT-freundlich | Starke Sonden können die OSP-Schicht während des Tests beschädigen. |
Feuchtigkeitsschaden | Kann durch Schweiß, Wasser oder unsachgemäße Handhabung beschädigt werden; Handschuhe helfen. |
Mechanischer Schaden | Eine dünne Beschichtung kann leicht zerkratzen oder abgerieben werden. |
Einzigartige Funktionen von OSP
OSP ist einfach und kostengünstig. Es benötigt weder aufwendige Werkzeuge noch teure Materialien. Seine Umweltfreundlichkeit macht es zur ersten Wahl für RoHS-konforme Projekte. OSP funktioniert mit verschiedenen Lötverfahren wie Wellen- und Reflow-Lötverfahren. Die dünne Schicht erfordert jedoch eine schonende Handhabung, um Beschädigungen zu vermeiden. OSP wird häufig in der Elektronik, der Automobilindustrie und der Telekommunikation eingesetzt, da es zuverlässig und kostengünstig ist.
Abziehbare Lötstoppmaske
Abziehbare Lötstoppmaske ist eine temporäre Beschichtung für Leiterplatten. Sie schützt bestimmte Bereiche beim Löten. Nach der Montage lässt sie sich abziehen. Dadurch bleiben die geschützten Teile sauber und für weitere Arbeiten frei.
Vorteile der abziehbaren Lötmaske
Abziehbare Lötstoppmaske bietet viele Vorteile. Sie schützt Bereiche wie Goldkontakte oder Anschlüsse vor Lötzinn. Dadurch werden Probleme wie Lötbrücken oder Verunreinigungen vermieden. Da sie temporär ist, lässt sie sich entfernen, ohne die Leiterplatte zu beschädigen.
Es eignet sich gut für selektives Löten und sorgt für Genauigkeit und weniger Fehler. Die Maske verträgt hohe Temperaturen beim Löten, ohne zu brechen. Dadurch eignet sie sich hervorragend für komplexe Leiterplatten, die mehrere Lötschritte erfordern.
TIPP: Verwenden Sie abziehbare Lötmasken für detaillierte Designs oder empfindliche Teile.
Nachteile der abziehbaren Lötstoppmaske
Abziehbare Lötstoppmasken haben jedoch auch Nachteile. Sie erfordern zusätzliche Schritte, wodurch die Produktion länger dauert. Sie müssen die Maske auftragen, aushärten und anschließend entfernen.
Bei unsachgemäßer Entfernung können Rückstände zurückbleiben. Dies kann die Leistung der Leiterplatte beeinträchtigen. Für die Großserienproduktion ist es außerdem nicht ideal, da es mehr Zeit in Anspruch nimmt.
Nachteil | Beschreibung |
|---|---|
Längere Produktionszeit | Muss aufgetragen, ausgehärtet und entfernt werden, was den Prozess verlangsamt. |
Rückstandsprobleme | Durch unsachgemäßes Entfernen können Rückstände zurückbleiben, die die Leistung der Leiterplatte beeinträchtigen. |
Anwendungen der abziehbaren Lötmaske
Abziehbare Lötstoppmaske wird in Branchen eingesetzt, in denen präzises Löten erforderlich ist. Sie ist in der Luft- und Raumfahrt, der Automobilindustrie und der Telekommunikation weit verbreitet. Sie schützt Goldkontakte, Steckverbinder und Durchkontaktierungen beim Löten.
Dieses Finish ist hilfreich bei Platinen mit vielen Lötschritten. Es lässt bestimmte Bereiche unberührt. Es eignet sich am besten für Prototypen oder kleine Projekte, bei denen Genauigkeit wichtiger ist als Geschwindigkeit.
Hinweis: Abziehbare Lötstoppmasken eignen sich hervorragend zum selektiven Löten und bieten eine hohe Hitzebeständigkeit.
Oberflächenbeschaffenheit der Kohlenstoffölplatte
Die Oberflächenbeschaffenheit der Kohlenstoffölplatte ist eine spezielle PCB-Behandlung. Dabei wird Kohlenstofftinte verwendet, um leitfähige Teile auf der Platine herzustellen. Diese Beschichtung eignet sich hervorragend für Projekte, die geringe Leitfähigkeit und Festigkeit erfordern.
Vorteile der Carbon-Ölplatte
Die Kohlenstoff-Ölplatte hat viele Vorteile. Es bietet eine gute Leitfähigkeit für Niederspannungsschaltungen. Es eignet sich für Tastaturen, Schalter und andere kostengünstige Projekte. Der Prozess ist einfach und erfordert keine teuren Materialien. Das macht es für viele Anwendungen zu einer kostengünstigen Lösung.
Die Oberfläche ist robust und langlebig. Sie eignet sich gut für Bereiche mit mittlerer Beanspruchung. Im Gegensatz zu Metalloberflächen rostet sie nicht so leicht. Daher eignet sie sich gut für Geräte in der Nähe von Feuchtigkeit oder Chemikalien.
TIPP: Arbeiten jederzeit weiterbearbeiten können. Jede Präsentation und jeder KI-Avatar, den Sie von Grund auf neu erstellen oder hochladen, Oberflächenbeschaffenheit der Kohlenstoffölplatte für günstige und starke Leitfähigkeit.
Nachteile der Carbon-Ölplatte
Die Kohlenstoff-Ölplatte hat einige Nachteile. Seine Leitfähigkeit ist geringer als bei Metalloberflächen wie ENIG oder HASL. Daher ist es für Hochleistungsschaltungen ungeeignet. Bei starker Beanspruchung oder unter rauen Bedingungen kann es schneller verschleißen.
Bei der Herstellung ist Sorgfalt geboten. Falsch aufgetragene Schichten können ungleichmäßig sein und die Leistung beeinträchtigen. Außerdem sieht es nicht so schön aus wie glänzende Metalloberflächen. Wenn die Optik wichtig ist, benötigen Sie möglicherweise eine andere Beschichtung.
Nachteil | Beschreibung |
|---|---|
Geringere Leitfähigkeit | Nicht gut für Hochleistungsschaltkreise. |
Bedenken hinsichtlich der Haltbarkeit | Bei starker Beanspruchung oder harten Bedingungen nutzt es sich schneller ab. |
Herstellungsprobleme | Muss sorgfältig aufgetragen werden, um ungleichmäßige Schichten zu vermeiden. |
Anwendungen der Kohlenstoffölplatte
Die Oberflächenbeschaffenheit der Kohlenstoffölplatte Wird häufig bei Low-Cost-Projekten eingesetzt. Es wird in elektronischen Geräten wie Fernbedienungen und Taschenrechnern verwendet. Man findet es auch in Armaturenbrettern und Industriewerkzeugen.
Diese Beschichtung eignet sich hervorragend für Tastaturen und Schalter. Sie sorgt für gleichmäßige Leitfähigkeit ohne Mehrkosten. Für Geräte in der Nähe von Feuchtigkeit oder Chemikalien ist sie eine gute Wahl.
Hinweis: Die Kohlenstoff-Ölplatte eignet sich am besten für Projekte, die niedrige Kosten und mittlere Haltbarkeit erfordern.

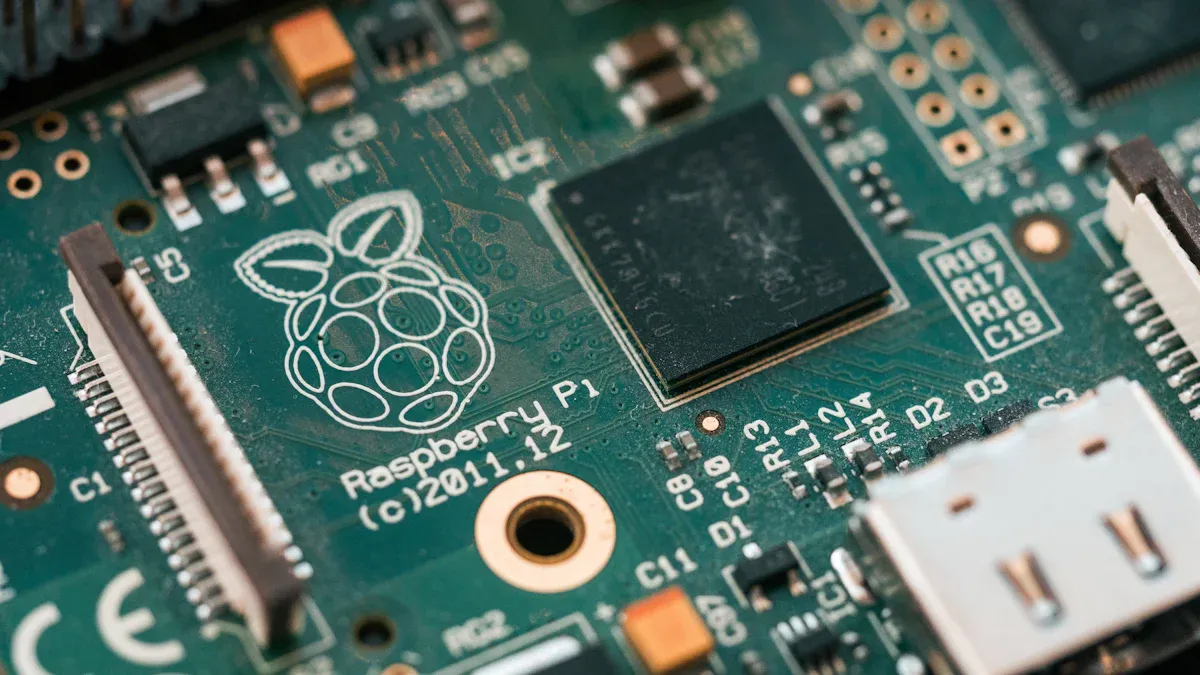

Vergleich verschiedener PCB-Oberflächen
Kostenvergleich
Die kosten Die Art der PCB-Oberflächen ist bei der Auswahl wichtig. Einige sind günstig, während andere aufgrund aufwändigerer Prozesse mehr kosten. OSP ist eine der günstigsten Optionen. Es eignet sich gut für Autos und Kommunikationsgeräte, bei denen es aufs Sparen ankommt. ENIG kostet mehr, da es viele Schritte umfasst. Daher eignet es sich besser für ausgefallene Produkte oder die Herstellung vieler Bretter.
Oberflächenfinish | Kostenvergleich | Anwendungen |
|---|---|---|
OSP | Günstiger als ENIG | Autos, Kommunikation, Vernetzung |
ENIG | Prozessbedingt höhere Kosten | Ausgefallene Produkte, Großserienproduktion |
TIPP: Wählen OSP für Low-Budget-Projekte. Wählen Sie ENIG für hochwertige oder luxuriöse Artikel.
Leistung und Haltbarkeit
Wie gut eine Leiterplattenbeschichtung funktioniert, hängt von ihrer Leistung und Haltbarkeit. Jedes Finish hat gute und schlechte Punkte. ENIG Verhindert Rost und hat eine glatte Oberfläche, wodurch es sich hervorragend für anspruchsvolle Anwendungen eignet. Es erfordert jedoch sorgfältige Arbeit, um Probleme wie schwarze Beläge zu vermeiden. HASL ist billiger, kann aber ungleichmäßige Schichten aufweisen und bei engen Designs zu Hitzeproblemen führen.
Hersteller testen Oberflächen auf ihre Haltbarkeit. Diese Tests stellen sicher, dass die Oberfläche den Standards entspricht und lange hält. Hier sind einige gängige Tests:
Testmethode | Zweck |
|---|---|
Visuelle Inspektion | Findet sichtbare Probleme wie ungleichmäßige Schichten oder Farbänderungen. |
Lötbarkeitsprüfung | Überprüft, wie Lötzinn unter kontrollierten Bedingungen haftet und sich ausbreitet. |
Dickenmessung | Bestätigt mithilfe von Tools wie XRF, dass die Oberfläche den Dickenregeln entspricht. |
Querschnittsanalyse | Untersucht Schichten unter einem Mikroskop, um Dicke und Bindung zu prüfen. |
Prüfung auf ionische Kontamination | Testet auf Schmutz oder Rückstände, die die Zuverlässigkeit beeinträchtigen könnten. |
Thermozyklische Tests | Simuliert Temperaturänderungen, um Haltbarkeitsprobleme zu erkennen. |
Adhäsionsprüfung | Misst, wie gut die Oberfläche am Brett haftet. |
Prüfung der Korrosionsbeständigkeit | Testet, wie gut die Oberfläche im Laufe der Zeit Rost widersteht. |
Elektrochemische Migrationsprüfung | Überprüft, ob sich Metallionen bewegen und Kurzschlüsse verursachen. |
Hinweis: Durch Tests können Sie sicherstellen, dass Ihr Finish in der Praxis gut funktioniert. Für starke und dauerhafte Oberflächen, ENIG und OSP sind tolle Tipps.
Einhaltung von Umweltvorschriften
Umweltfreundliche PCB-Oberflächen sind wichtig für die Nachhaltigkeit. OSP ist eine umweltfreundliche Wahl. Es vermeidet schädliche Metalle wie Blei und entspricht den RoHS-Regeln. Bleifrei HASL ist eine weitere gute Möglichkeit, Kosten und Umweltfreundlichkeit in Einklang zu bringen.
ENIG ist zuverlässig, verwendet aber Chemikalien, die sorgfältig gehandhabt werden müssen. Hersteller müssen Abfälle ordnungsgemäß entsorgen, um Umweltvorschriften einzuhalten.
TIPP: Für umweltfreundliche Projekte wählen Sie OSP oder bleifrei HASL. Diese Oberflächen entsprechen umweltfreundlichen Verfahren und Vorschriften.
Wissen die kosten, Leistungund die umweltfreundlichen Eigenschaften der PCB-Oberflächen helfen Ihnen, die beste für Ihr Projekt auszuwählen.
Auswahl der richtigen PCB-Oberflächenbeschaffenheit
Faktoren zu berücksichtigen
Die Wahl der richtigen Oberflächenbeschaffenheit für Ihre Leiterplatte ist wichtig. Jede Oberfläche hat ihre Vor- und Nachteile. Wenn Sie wissen, was Ihr Projekt benötigt, können Sie die Entscheidung leichter treffen. Hier sind einige Punkte, die Sie bedenken sollten:
Kosten: Manche Oberflächen, wie OSP, sind günstiger. Andere, wie ENIG, kosten mehr, da sie zusätzliche Arbeitsschritte erfordern. Ihr Budget hilft Ihnen bei der Auswahl.
Lötbarkeit: Eine gute Oberfläche sorgt dafür, dass das Lot gut haftet. HASL und ENIG sind großartig für den Aufbau starker Verbindungen.
Korrosionsbeständigkeit: Oberflächen wie ENIG und OSP schützen Kupfer vor Rost. Dadurch bleibt Ihre Leiterplatte länger funktionsfähig.
Haltbarkeit: Wenn Sie PCBs für eine lange Zeit lagern müssen, ENIG ist eine gute WahlEs hält problemlos bis zu 12 Monate.
Bewerbungsvoraussetzungen: Überlegen Sie, wo die Leiterplatte eingesetzt werden soll. Die glatte Oberfläche von ENIG eignet sich gut für schnelle oder hochfrequente Designs.
Tipp: Passen Sie die Oberfläche an die Anforderungen Ihres Projekts an. Wählen Sie beispielsweise ENIG, wenn Sie eine langlebige und ansprechende Platine wünschen.
Die gewählte Oberfläche beeinflusst die Leistung Ihrer Leiterplatte. Indem Sie diese Faktoren berücksichtigen, können Sie sicherstellen, dass Ihre Platine Ihren Anforderungen und Ihrem Budget entspricht.
Die Wahl der richtigen Leiterplattenoberfläche ist sehr wichtig. Sie schützt die Platine, sorgt für eine gute Löthaftung und verlängert ihre Lebensdauer. Verschiedene Oberflächen haben ihre eigenen Vorteile. Wenn Sie wissen, was Ihr Projekt erfordert, können Sie die beste auswählen.
MerkenEine gute Oberflächenbehandlung verbessert die Leistung, spart Geld und sorgt für Zuverlässigkeit. Ob Sie Stärke, niedrige Kosten oder umweltfreundliche Optionen benötigen – die richtige Wahl macht Ihre Leiterplatte besser und nützlicher.
FAQ
Was bewirken PCB-Oberflächenbeschichtungen?
PCB-Oberflächen verhindern Kupferrost und verbessern die Löthaftung. Sie sorgen für eine längere Lebensdauer und bessere Leistung der Leiterplatten. Die Wahl der richtigen Oberfläche verbessert die Leistung Ihrer Leiterplatte.
Welches PCB-Finish eignet sich am besten für schnelle Designs?
ENIG eignet sich hervorragend für schnelle Designs. Seine glatte Oberfläche sorgt für einen reibungslosen Signalfluss. Das macht es perfekt für Projekte, die Genauigkeit und Zuverlässigkeit erfordern.
Gibt es umweltfreundliche PCB-Beschichtungen?
Ja, OSP und bleifreies HASL sind umweltfreundliche Alternativen. Sie entsprechen den RoHS-Vorschriften und verzichten auf schädliche Metalle wie Blei. Sie eignen sich gut für umweltorientierte Projekte.
Wie wähle ich die richtige Leiterplattenoberfläche aus?
Denken Sie an Kosten, Lötbarkeit, Rostschutz und Einsatzzweck. OSP ist günstig und eignet sich für einfache Projekte. ENIG ist robust und zuverlässig für hohe Qualitätsanforderungen.
Verändern PCB-Oberflächen die Produktionszeit?
Ja, manche Oberflächenbehandlungen dauern länger, wie z. B. abziehbare Lötstopplacke. Andere, wie HASL, sind schneller, erfordern aber möglicherweise zusätzliche Tests. Wählen Sie die richtige Beschichtung je nach Zeitaufwand und Schwierigkeitsgrad Ihres Projekts.
