Pochopení základů programovatelného logického automatu (PLC)

Programovatelný logický řadič (PLC) je specializovaný průmyslový počítač určený k řízení strojů a procesů. Najdete v něm PLCv srdci moderních továren a zajišťuje hladký a efektivní chod provozu.

Poptávka po PLCs neustále roste díky technologickému pokroku a vzestupu inteligentní výroby.

Zde je několik klíčových faktů o jejich rozšířenosti:

1. Globální PLC Předpokládá se, že trh vzroste z 16.3 miliardy USD v roce 2024 na 24.6 miliardy USD do roku 2033.

2. Postupy Průmyslu 4.0 a konektivita IoT podporují jeho zavádění.

3. Modulární PLCOčekává se, že do roku 65 získají 2037 % podílu na tržbách.

Tato čísla zdůrazňují klíčovou roli PLChrají roli v automatizaci průmyslových procesů a optimalizaci provozu.

Key Takeaways

• PLCpomáhají automatizovat práci, zrychlovat ji a snižovat počet chyb.

• Pracují rychle, snadno se připojují a dobře zvládají i náročné úkoly.

• PLCopakování cyklu: čtení vstupů, plnění instrukcí a odesílání výstupů.

• Odvětví jako automobily, potravinářství a spotřeba energie PLCpro bezpečnost a kontrolu.

• Nicméně, PLCmohou být drahé a k jejich správě je třeba vyškolených lidí.

Co je programovatelný logický automat?

Definice a účel.

Programovatelný logický řadič (PLC) je digitální počítač speciálně navržený pro průmyslové prostředí. Monitoruje vstupy, provádí naprogramované instrukce a řídí výstupy v reálném čase. Můžete si ho představit jako mozek automatizovaných systémů, který zajišťuje efektivní provoz strojů a procesů. PLCJsou nezbytné v odvětvích, jako je výroba, energetika a doprava, kde jsou přesnost a spolehlivost klíčové.

PLCZjednodušují složité operace automatizací opakujících se úkolů, snižují lidskou chybu a zvyšují produktivitu.

Například v stáčírně, PLC dokáže monitorovat senzory pro detekci prázdných lahví, ovládat robotická ramena pro jejich plnění a spravovat dopravníkové pásy pro jejich pohyb po výrobní lince.

Klíčové vlastnosti a charakteristiky.

PLCDodávají se s několika funkcemi, díky nimž jsou v průmyslové automatizaci nepostradatelné. Patří mezi ně:

• Vestavěná podpora komunikace: PLCse mohou bez problémů připojit k jiným zařízením a systémům.

• Možnost PID regulaceMohou zvládat proporcionálně-integračně-derivační řízení pro přesné úpravy procesu.

• Rychlý čas skenování: PLCzpracovává instrukce rychle a zajišťuje tak kontrolu v reálném čase.

• Schopnost podpory pohybuDokážou zvládat složité pohyby v robotice a strojích.

Hodnost	Funkce / charakteristika
1	Vestavěná podpora komunikace
2	Možnost PID regulace
3	Rychlý čas skenování
4	Celková paměťová kapacita
5	Schopnost podpory pohybu
6	Vyjímatelná paměťová kazeta
7	Bezdrátové možnosti

Tyto vlastnosti zajišťují PLCse dokáží přizpůsobit různým průmyslovým potřebám, což z nich činí všestrannou volbu pro automatizaci.

Význam v průmyslové automatizaci.

PLCHrají zásadní roli v moderní průmyslové automatizaci. Zajišťují spolehlivost, flexibilitu a efektivitu, které jsou nezbytné pro řízení složitých procesů. Automatizací úkolů... PLCvám pomohou snížit náklady, zlepšit bezpečnost a zvýšit rychlost výroby. Jejich schopnost pracovat v náročných podmínkách a zvládat více vstupů a výstupů je činí nepostradatelnými v odvětvích, jako je automobilový průmysl, zpracování potravin a ropa a plyn.

Bez PLCmnoho automatizovaných systémů, na které se denně spoléháte, by nefungovalo tak efektivně ani spolehlivě.

Jak funguje programovatelný logický automat?

Přehled provozního cyklu.

Programovatelný logický automat pracuje v nepřetržité smyčce a řídí průmyslové procesy. Tato smyčka, známá jako operační cyklus, zajišťuje, že systém reaguje na změny v reálném čase. Cyklus začíná čtením vstupních signálů ze zařízení, jako jsou senzory nebo spínače. Dále... PLC zpracovává tyto vstupy na základě naprogramovaných instrukcí uložených v paměti. Nakonec odesílá výstupní signály do řídicích zařízení, jako jsou motory, ventily nebo světla.

Tento opakující se cyklus umožňuje PLC efektivně monitorovat a upravovat provoz. Například v systému dopravníkových pásů PLC může detekovat objekt pomocí senzoru, vypočítat jeho polohu a aktivovat robotické rameno, které jej přesune na správné místo.

Vysvětlení cyklu skenování.

Cyklus skenování je základní proces, který definuje, jak PLC funguje. Skládá se ze tří hlavních kroků:

• Čtení vstupů: PLC shromažďuje data z připojených vstupních zařízení.

• Spuštění řídicího programuZpracovává data pomocí naprogramované logiky.

• Aktualizace výstupů: PLC odesílá signály do výstupních zařízení na základě výsledků programu.

Doba potřebná k dokončení jednoho cyklu skenování závisí na několika faktorech:

• Složitost řídicího programu.

• Počet vstupních a výstupních bodů.

• Typ použitých instrukcí, například jednoduchá logika nebo složité výpočty.

Dobu skenování můžete sledovat pomocí PLCprogramovací software. To pomáhá identifikovat úzká hrdla a optimalizovat výkon jemným doladěním konfigurace programu nebo hardwaru.

Příklad aplikace z reálného světa.

Představte si závod na zpracování potravin, kde se produkty pohybují po dopravním pásu. PLC dokáže řídit celou operaci. Načítá vstupní signály ze senzorů, aby detekoval polohu každého produktu. Na základě těchto dat spustí program, který určí, kdy aktivovat robotické rameno. Rameno poté umístí produkt do balicího stroje. Nakonec PLC aktualizuje výstupy, aby zajistil plynulý pohyb dopravního pásu.

Tento příklad zdůrazňuje, jak PLC zjednodušuje složité úkoly a zajišťuje přesnost a efektivitu v průmyslových procesech.

Klíčové komponenty programovatelného logického automatu

Centrální procesorová jednotka (CPU)

Centrální procesorová jednotka (CPU) je mozkem programovatelného logického automatu. Zpracovává všechny instrukce a rozhoduje se na základě naprogramované logiky. CPU čte vstupní data, provádí řídicí program a odesílá výstupní signály do připojených zařízení. Také řídí komunikaci mezi PLC a další systémy.

Moderní CPU jsou navrženy tak, aby efektivně zvládaly složité úkoly. Disponují vysokorychlostními procesory, které zajišťují řízení průmyslových procesů v reálném čase. Mnoho CPU také obsahuje vestavěnou paměť pro ukládání programů a dat. Tuto paměť lze rozšířit pomocí vyměnitelných kazet, což nabízí flexibilitu pro větší aplikace.

Bez CPU, PLC by nefungoval, protože je zodpovědný za provádění každé operace.

napájení

Napájecí zdroj poskytuje potřebnou energii pro PLC k provozu. Zajišťuje, aby všechny komponenty, včetně CPU a vstupně/výstupních modulů, měly stabilní a spolehlivý zdroj napájení. Většina PLCMohou být napájeny buď střídavým, nebo stejnosměrným proudem, přičemž běžné provozní napětí je 24 V DC, 120 V AC a 240 V AC.

Stabilní napájení je zásadní pro prevenci poruch. Například kolísání napětí může narušit PLCprovoz, což vede k chybám nebo prostojům. Vysoce kvalitní napájecí zdroje jsou navrženy tak, aby si zachovaly účinnost a spolehlivost i v náročném průmyslovém prostředí.

Vždy se ujistěte, že vaše PLCNapájecí zdroj odpovídá požadavkům systému, aby se předešlo problémům s výkonem.

Vstupní/výstupní moduly

Vstupně/výstupní (I/O) moduly fungují jako komunikační most mezi PLC a externích zařízení. Vstupní moduly shromažďují data ze senzorů, spínačů nebo jiných vstupních zařízení, zatímco výstupní moduly odesílají signály do akčních členů, motorů nebo světel. Tyto moduly umožňují PLC interagovat s fyzickým světem.

Digitální I/O moduly jsou nezbytné pro zpracování signálů zapnutí/vypnutí, zatímco analogové moduly spravují proměnné signály, jako je teplota nebo tlak. Například digitální výstupní modul může ovládat motor dopravního pásu, zatímco analogový vstupní modul monitoruje teplotu pece.

vlastnost	Specifikace
Vysokorychlostní digitální výstupy	Čtyři
Externí zátěž	Ano
Jednostranné výstupy	Až 500 kHz (5 V), 100 kHz (24 V)
Spotřeba energie	210 mW (základní deska), 300 mW (zátěž 5 V)
Přechodný čas	Méně než 100 ns s 15m kabelem

Tyto moduly jsou navrženy pro flexibilitu a škálovatelnost, díky čemuž jsou vhodné pro různé průmyslové aplikace.

Komunikační moduly.

Komunikační moduly v programovatelném logickém automatu (PLC) vám umožní připojit PLC k dalším zařízením a systémům. Tyto moduly umožňují bezproblémovou výměnu dat, což umožňuje vzdálené sledování a řízení procesů. Hrají klíčovou roli v zajištění efektivního provozu vašich automatizovaných systémů a jejich propojení s širší průmyslovou sítí.

Moderní komunikační moduly podporují různé protokoly, jako například Ethernet/IP, Modbus a Profibus. Tyto protokoly zajišťují kompatibilitu s různými zařízeními a systémy. Například Ethernet/IP se široce používá pro vysokorychlostní přenos dat, zatímco Modbus je ideální pro připojení starších zařízení. Výběrem správného komunikačního modulu můžete integrovat své PLC se stávajícími systémy a zajistěte budoucnost vaší automatizované instalace.

Komunikační moduly jsou nezbytné pro odvětví, která vyžadují sdílení dat v reálném čase a vzdálené monitorování.

Aby komunikační moduly splňovaly průmyslové standardy, musí splňovat přísné předpisy. Například v odvětvích, jako je farmaceutický nebo potravinářský průmysl, PLCmusí splňovat požadavky FDA. To zahrnuje dokumentaci a ověřování komunikačních modulů pro zajištění bezpečnosti a kvality. Automatizace generování schémat zapojení a zpráv vám může pomoci efektivněji dosáhnout souladu s předpisy. Elektronické záznamy a podpisy navíc upravují protokoly, jako je Title 21 CFR Part 11, které zajišťují vaše PLC systémy splňují regulační očekávání.

Protokol	Použijte pouzdro	Rychlost
Ethernet / IP	Vysokorychlostní přenos dat	Až 1 Gbps
Modbus	Integrace starších zařízení	10 Mbps
Profibus	Komunikace s polními zařízeními	12 Mbps

Komunikační moduly nejen zlepšují konektivitu, ale také zvyšují spolehlivost systému. Umožňují vám monitorovat provoz v reálném čase, řešit problémy na dálku a optimalizovat výkon. Využitím těchto modulů si můžete zajistit, aby vaše PLC systémy zůstávají efektivní a v souladu s průmyslovými standardy.

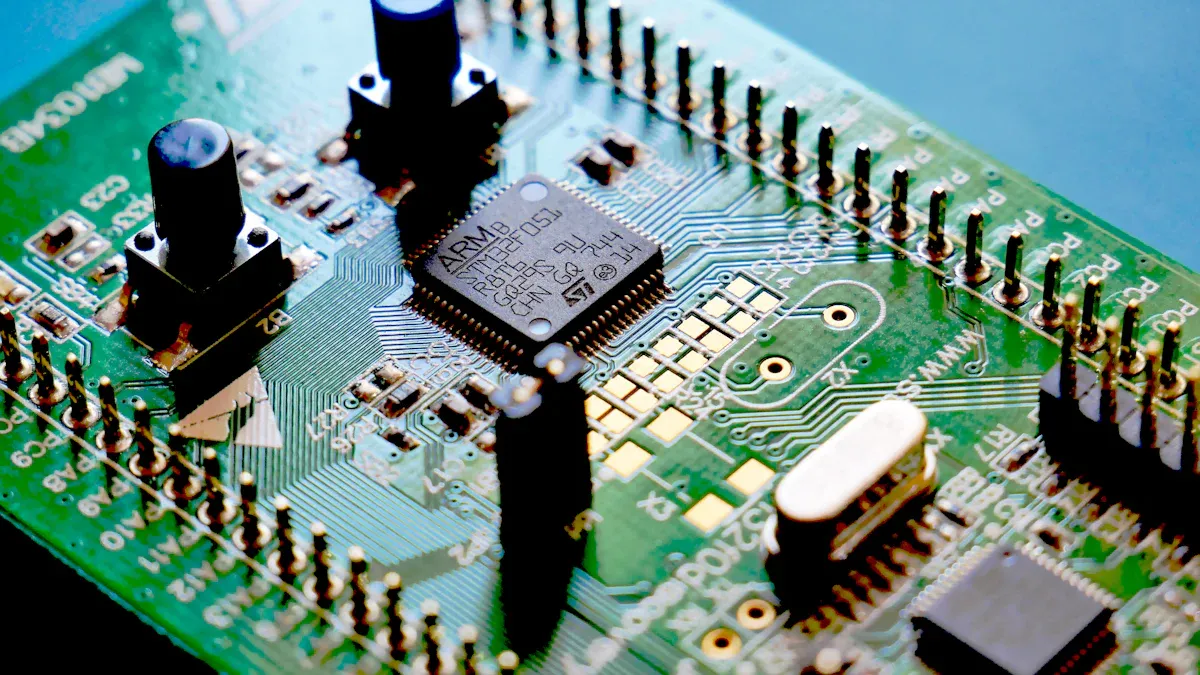

Role vstupních/výstupních zařízení v PLC operace

Typy vstupních zařízení.

Vstupní zařízení hrají klíčovou roli v přenosu dat do programovatelného logického automatu. Tato zařízení monitorují fyzikální podmínky a převádějí je na elektrické signály, které PLC může zpracovat. Mezi běžné typy vstupních zařízení patří:

• Diskrétní vstupní zařízeníTato zařízení poskytují binární signály, například stavy ZAP/VYP. Mezi příklady patří tlačítka, koncové spínače a senzory přiblížení.

• Analogová vstupní zařízeníTato zařízení měří proměnné signály, jako je teplota, tlak nebo napětí. Mezi příklady patří termočlánky, odporové teplotní senzory (RTD) a tlakové senzory.

• Specializovaná vstupní zařízeníPatří sem zařízení jako enkodéry, které poskytují přesné údaje o poloze nebo rychlosti, a skenery čárových kódů pro sledování zásob.

Typ vstupního zařízení	Popis	Příklad
Diskrétní I/O modul	Poskytuje stav ZAP/VYP pro vstupy a výstupy.	Tlačítka, koncové spínače.
Analogové I/O moduly	Čte nebo poskytuje úrovně napětí/proudu.	Termočlánky, odporové teploměry (RTD).
Specializovaná zařízení	Nabídněte specifická data pro jedinečné aplikace.	Kodéry, skenery čárových kódů.

Tato zařízení zajišťují, PLC dostává přesná a včasná data, což umožňuje efektivní řízení procesů.

Typy výstupních zařízení.

Výstupní zařízení provádějí příkazy vydané PLC, převádějící elektrické signály na fyzické akce. Mezi nejběžnější typy patří:

• servopohonyTato zařízení provádějí mechanické úkony, jako je otevírání ventilu nebo pohyb robotického ramene.

• motory: PLCřídicí motory pro pohon dopravních pásů, ventilátorů nebo čerpadel.

• indikátorySvětla, alarmy nebo displeje poskytují vizuální nebo zvukovou zpětnou vazbu o stavu systému.

Složka	Popis
Výstupní zařízení	Řídicí zařízení, jako jsou motory, čerpadla a ventily, provádějící příkazy z PLC.
servopohony	Převádějte elektrické signály na fyzické akce, jako je pohyb ventilu nebo robotického ramene.
indikátory	Poskytujte zpětnou vazbu prostřednictvím světelných signálů nebo alarmů, abyste zajistili, že operátoři budou informováni o provozu systému.

Tato zařízení zajišťují, PLC může interagovat s fyzickým světem a dokončit tak automatizační smyčku.

Interakce mezi PLCa vstupně/výstupní zařízení.

Interakce mezi PLC a jeho vstupně/výstupní zařízení tvoří páteř průmyslové automatizace. Vstupní zařízení odesílají data v reálném čase do PLC, který zpracovává informace pomocí své naprogramované logiky. PLC poté odesílá příkazy do výstupních zařízení k provedení specifických akcí.

Například v ocelárně senzory (vstupní zařízení) monitorují teplotu roztaveného kovu. PLC zpracovává tato data a upravuje průtok chladicí kapaliny přes ventily (výstupní zařízení) tak, aby se udržela požadovaná teplota. Tato bezproblémová interakce zajišťuje přesnost a efektivitu.

Typ zařízení	funkce
Senzory	Poskytněte stav zařízení nebo procesu jako vstupy do PLC převodem fyzikálních informací na elektrické signály.
servopohony	Převádějte přijaté elektrické signály na fyzické akce (např. ventily, motory).
Ostatní zařízení	Zahrnují průmyslové roboty, výtahy atd., které provádějí fyzické operace řízené PLCs.

Efektivní integrací vstupních a výstupních zařízení můžete optimalizovat provoz a zlepšit spolehlivost systému.

Aplikace, výhody a omezení PLCs

Běžné průmyslové aplikace.

Programovatelné logické automaty se široce používají v různých odvětvích k automatizaci procesů a zvýšení efektivity. Ve výrobě, PLCřídí montážní linky, robotická ramena a dopravní pásy. V automobilovém sektoru řídí úkoly, jako je svařování, lakování a kontroly kvality. Potravinářský a nápojový průmysl se spoléhá na... PLCpro balení, třídění a regulaci teploty.

Energetické a dodavatelské společnosti využívají PLCpro monitorování a řízení systémů distribuce energie. V systémech HVAC regulují teplotu, proudění vzduchu a spotřebu energie. Farmaceutické společnosti jsou na nich závislé. PLCpro přesné míchání, plnění a označování produktů.

Název zprávy	Popis
Zpráva o trhu s programovatelnými logickými řídicími systémy za rok 2025	Předpovídá růst tržeb pro PLC průmyslu na globální i regionální úrovni, analyzující trendy a příležitosti napříč sektory, jako je automobilový průmysl, vytápění, větrání a klimatizace a energetika.
Programovatelné logické řadiče (PLC) Trh	Segmentuje trh podle typu, komponenty, odvětví a regionu a poskytuje vhled do aplikací v odvětvích, jako je potravinářský a nápojový průmysl a farmaceutický průmysl.

Tyto aplikace demonstrují všestrannost PLCv automatizaci složitých úkolů napříč odvětvími.

Výhody použití PLCs.

PLCnabízejí několik výhod, díky nimž jsou v průmyslové automatizaci nepostradatelné. Zvládají složité úkoly s přesností a zajišťují přesnost v každém kroku výrobního procesu. To zlepšuje kontrolu kvality a snižuje chyby.

Můžete se spolehnout PLCpro zvýšení efektivity a flexibility provozu. Přizpůsobují se různým průmyslovým potřebám a umožňují vám upravovat procesy bez významných prostojů. Automatizace s PLCTaké zvyšuje bezpečnost pracovníků snížením expozice nebezpečnému prostředí.

• Klíčové výhody PLCs:

  • Zvýšená efektivita ve výrobních procesech.

  • Zvýšená flexibilita a přizpůsobivost.

  • Zvýšená bezpečnost pro pracovníky.

  • Významné úspory nákladů pro firmy.

Zefektivněním provozu, PLCvám pomohou dosáhnout lepší produktivity a provozních výsledků.

Omezení a alternativní řešení.

Navzdory jejich výhodám, PLCmají určitá omezení. Jejich implementace může být nákladná, zejména pro malé provozy. Programování a údržba vyžadují kvalifikovaný personál, což může zvýšit náklady. Navíc PLCmohou mít potíže s velmi složitými úkoly, které vyžadují pokročilý výpočetní výkon.

V takových případech mohou být vhodnější alternativní řešení, jako jsou distribuované řídicí systémy (DCS) nebo průmyslové počítače (IPC). Tyto systémy nabízejí větší výpočetní kapacity a jsou vhodnější pro rozsáhlé nebo velmi složité procesy.

Pro většinu průmyslových aplikací jsou však výhody PLCpřevažují nad jejich omezeními. Jejich spolehlivost, přizpůsobivost a účinnost z nich činí preferovanou volbu pro automatizaci.

Programovatelný logický automat je páteří průmyslové automatizace a je navržen tak, aby přesně řídil a optimalizoval procesy. Pracuje na základě skenovacího cyklu, čte vstupy, provádí logiku a odesílá výstupy do zařízení. Klíčové komponenty, jako je CPU, napájecí zdroj a I/O moduly, zajišťují bezproblémový provoz. Najdete zde PLCv odvětvích, jako je automobilový průmysl, zpracování potravin a elektronika, kde řídí úkoly, jako je řízení pohybu, monitorování bezpečnosti a sběr dat. Vzhledem k tomu, že průmyslová odvětví přijímají flexibilní a efektivní výrobu, PLCzůstávají nezbytné pro splnění moderních požadavků na automatizaci.

Nejčastější dotazy

Co dělají programovací jazyky PLCs použití?

PLCJazyky obvykle používají žebříkovou logiku, funkční blokové diagramy nebo strukturovaný text. Tyto jazyky jsou navrženy pro jednoduchost a snadné použití v průmyslovém prostředí. Žebříková logika se podobá schématům elektrických relé, takže je intuitivní pro inženýry obeznámené s tradičními řídicími systémy.

Můžete připojit PLC na internet?

Ano, moderní PLCPodporují připojení k internetu prostřednictvím komunikačních modulů. To umožňuje vzdáleně monitorovat a řídit procesy. Pro umožnění této funkce se používají běžné protokoly Ethernet/IP a Modbus TCP.

Tip: Zabezpečte své PLC síť, aby se zabránilo neoprávněnému přístupu.

Jak řešíte problémy s PLC?

Začněte kontrolou napájení a připojení. Použijte PLCdiagnostické nástroje k identifikaci chyb. Zkontrolujte logiku programu, zda se v něm nevyskytují problémy. V případě potřeby se podívejte do manuálu výrobce.

HodnoceníPravidelná údržba snižuje pravděpodobnost řešení problémů.

Jsou PLCJe vhodný pro provozy malého rozsahu?

Ano, kompaktní PLCJsou ideální pro malé provozy. Nabízejí cenově efektivní řešení pro automatizaci jednoduchých úkolů. Jejich možnosti můžete rozšiřovat přidáváním modulů podle toho, jak vaše potřeby rostou.

Jaká je životnost a PLC?

A PLC obvykle vydrží 10–20 let, v závislosti na používání a údržbě. Pravidelné aktualizace a správná péče mohou prodloužit jeho životnost. Drsné prostředí může snížit odolnost, proto si vyberte PLC navrženo pro vaše specifické podmínky.

PřipomínkaNahraďte stárnutí PLCaby se předešlo neočekávaným prostojům.
