Un circuit integrat de font d'alimentació gestiona i proporciona l'alimentació correcta als dispositius. Funciona com un agent de trànsit que manté l'electricitat en moviment amb seguretat. Si l'alimentació no és constant, els dispositius s'escalfen i actuen de manera estranya. La recerca demostra que massa calor pot danyar els dispositius amb el temps. L'ús d'un circuit integrat de font d'alimentació ajuda a evitar aquests problemes i permet que els vostres aparells electrònics durin més.
Pensa en el circuit integrat de la font d'alimentació com un protector intel·ligent. Sempre comprova i canvia el flux d'electricitat perquè cada peça en rebi prou.
Sortides de claus
Un circuit integrat de font d'alimentació proporciona als dispositius electricitat segura i estable. Ajuda a evitar el sobreescalfament i els danys. Els circuits integrats de font d'alimentació transformen la potència d'entrada en una sortida estable. Això fa que els dispositius funcionin bé i durin més. Hi ha diferents circuits integrats de font d'alimentació, com ara reguladors lineals i de commutació. Cada tipus ajuda amb les diferents necessitats d'energia. L'ús d'un circuit integrat de font d'alimentació simplifica els dissenys. Redueix el nombre de peces i fa que els dispositius siguin més fiables. Triar el circuit integrat de font d'alimentació adequat és molt important per al funcionament d'un dispositiu. Heu de tenir en compte les necessitats de voltatge, corrent i refrigeració.
Què és un circuit integrat de font d'alimentació?
Definició bàsica
Tu utilitzes dispositius electrònics cada dia. Cada dispositiu necessita electricitat constant per funcionar. Un circuit integrat de font d'alimentació és un xip especial. El trobareu en telèfons, ordinadors i joguines. Aquest xip controla com es mou l'electricitat dins del dispositiu. Rep energia d'una bateria o d'una presa de corrent. Després, canvia l'alimentació de cada part del dispositiu.
An circuit integrat és un petit xip fet de silici. Els enginyers el dissenyen amb moltes peces petites. Aquestes peces inclouen transistors i resistències. Treballen juntes per gestionar l'electricitat. Quan mireu un circuit integrat, veieu un petit quadrat negre. Té potes metàl·liques. A l'interior, les peces fan tasques importants. Ajuden al vostre dispositiu a funcionar de manera segura i sense problemes.
Paper en els circuits
Podeu pensar en un circuit integrat com el cervell del sistema d'alimentació. Vigila el flux d'electricitat. Si el voltatge és massa alt o massa baix, el circuit integrat el repara. Això manté el dispositiu segur.
Imagineu-vos el circuit integrat com un àrbitre intel·ligent. S'assegura que cada jugador tingui prou energia per jugar.
El circuit integrat fa més que controlar el voltatge. També comprova si hi ha problemes. Si alguna cosa va malament, el circuit integrat pot apagar el dispositiu. També pot enviar un avís. Això ajuda a evitar el sobreescalfament i altres fallades.
Aquí teniu algunes maneres en què els circuits integrats mantenen els vostres dispositius segurs:
Els circuits integrats controlen els nivells de voltatge per mantenir les coses segures.
Troben errors i ajuden al dispositiu a recuperar-se ràpidament.
Els dispositius de supervisió combinen la monitorització de la font d'alimentació amb els temporitzadors de watchdog.
Els circuits integrats ajuden a gestionar diferents tipus de fallades.
Ajuden els dispositius a seguir les normes de seguretat comprovant les taxes de fallada.
Veus circuits integrats a gairebé tots els dispositius electrònics. S'asseguren que el telèfon no s'escalfi massa. Ajuden a l'ordinador a arrencar correctament. Depeneu dels circuits integrats per mantenir els vostres dispositius funcionant cada dia.

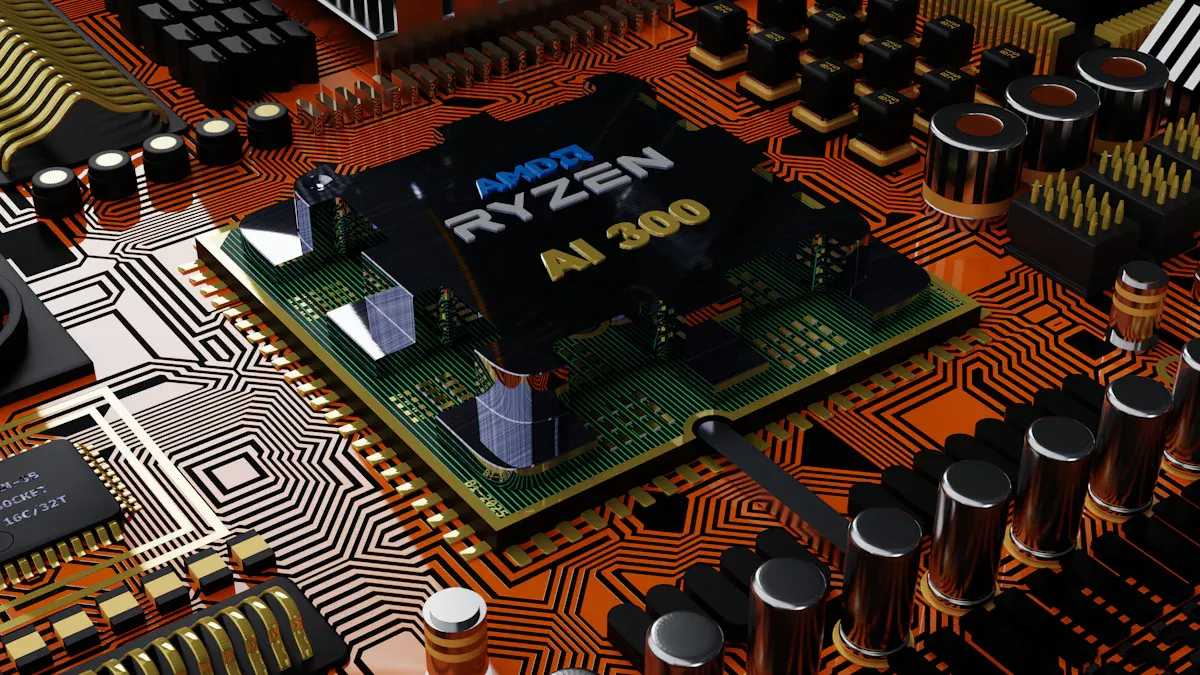

Com funciona un circuit integrat de font d'alimentació
Procés d'entrada i sortida
Quan fas servir un dispositiu, aquest necessita electricitat. Aquesta electricitat prové d'una bateria o d'una presa de corrent. A això l'anomenem entrada. L'entrada no sempre és segura o estable per al dispositiu. La font d'alimentació IC canvia l'entrada en una sortida estable.
Aquí teniu una manera fàcil de veure com funciona un circuit integrat de font d'alimentació:
Connectes el dispositiu a la paret. El circuit integrat de la font d'alimentació pren l'entrada de CA. Utilitza un transformador per reduir el voltatge.
El circuit integrat utilitza díodes per convertir el corrent altern en corrent continu. Això s'anomena rectificació.
El circuit integrat utilitza un condensador per suavitzar el corrent continu. Aquest pas fa que la sortida sigui més estable.
El circuit integrat controla el voltatge. Dóna al dispositiu una sortida estable.
Molts dispositius utilitzen diferents voltatges d'entrada i sortida. La taula següent mostra alguns voltatges comuns i on els podeu trobar:
Nivell de tensió | Aplicació/Notes |
|---|---|
5V | S'utilitza en molts dispositius electrònics |
12V | Es troba en cotxes i fàbriques |
28V | S'utilitza en dispositius especials |
48V | Es troba en algunes fonts d'alimentació |
60V | Punxades altes en cotxes, necessita protecció |
3.3V | S'utilitza amb lògica TTL, segueix l'estàndard JESD8 |
4.2V | Prové de bateries de ions de liti |
Consell: El circuit integrat de la font d'alimentació és com un filtre d'aigua. L'entrada és aigua bruta. El circuit integrat neteja i controla el flux. La sortida és neta i segura per al dispositiu.
Principi de regulació de voltatge
El dispositiu necessita un voltatge estable per funcionar correctament. El circuit integrat de la font d'alimentació utilitza un sistema intel·ligent per mantenir el voltatge estable, fins i tot si l'entrada canvia.
Així és com el circuit integrat manté el voltatge estable:
El circuit integrat té una font de voltatge de referència. Això proporciona un voltatge establert per comparar.
El circuit integrat té un amplificador d'errors. Comprova la tensió de sortida i la compara amb la referència.
El circuit integrat emet un senyal d'error. Això indica a la part de control que canviï la potència.
El circuit integrat utilitza una xarxa de retroalimentació. Això envia una part del voltatge de sortida a l'amplificador.
Aquest sistema ajuda el circuit integrat a mantenir el voltatge estable. Si l'entrada puja o baixa, el circuit integrat fixa la sortida ràpidament. El dispositiu rep energia segura i constant.
Nota: El circuit integrat és com un termòstat a casa teva. Si la temperatura canvia, el termòstat la repara. El circuit integrat fa el mateix amb el voltatge.
Seguiment i ajust
El dispositiu ha d'estar protegit de canvis sobtats de voltatge. El circuit integrat de la font d'alimentació controla l'entrada i la sortida en tot moment. Utilitza mètodes especials per mantenir el dispositiu segur.
Aquí teniu algunes característiques comunes dels circuits integrats de fonts d'alimentació:
Mecanisme | Descripció |
|---|---|
Monitorització de la tensió | El circuit integrat comprova si el voltatge és massa alt o massa baix. |
Restabliment de l’encesa | El circuit integrat s'assegura que el dispositiu s'iniciï de manera segura. |
Ampliació de la vida útil de la bateria | El circuit integrat comprova el voltatge de la bateria per evitar problemes quan la bateria està feble. |
Detecció de sobretensió | El circuit integrat detecta pics d'alt voltatge i protegeix el dispositiu. |
El circuit integrat també utilitza trucs de disseny per mantenir el voltatge estable quan la càrrega canvia. Es veuen bucles de retroalimentació, topologies de commutació i un disseny acurat de la placa de circuit imprès. Això ajuda el circuit integrat a controlar la sortida i reduir el soroll.
Avís: El circuit integrat de la font d'alimentació és com un guàrdia en una porta. Comprova totes les entrades i sortides. Només hi passa electricitat segura.
Els reguladors de commutació utilitzen interruptors ràpids per controlar l'entrada i la sortida. Això ajuda el circuit integrat a estalviar energia i a mantenir el voltatge estable. Molts dispositius nous utilitzen la commutació perquè funciona amb molts voltatges.
Quan utilitzeu un circuit integrat de font d'alimentació, obteniu un voltatge estable i una alimentació segura. El vostre dispositiu dura més. No us heu de preocupar pels canvis sobtats. El circuit integrat s'encarrega de tot.
Tipus de circuits integrats de font d'alimentació
Hi ha diferents tipus de reguladors en un circuit integrat de font d'alimentació. Cada tipus té la seva pròpia manera de controlar el voltatge i el corrent. Aprenguem els principals tipus que trobareu a la majoria de circuits.
Reguladors lineals
Els reguladors lineals són els més fàcils d'entendre. Els feu servir quan voleu un voltatge net i estable. Aquests reguladors eliminen el voltatge addicional convertint-lo en calor. És per això que els reguladors lineals poden escalfar-se quan funcionen. Massa calor pot danyar les peces si no les refredeu. Els reguladors lineals són barats i només tenen unes poques peces. Els veieu molt en petits dispositius i dispositius d'àudio.
Els reguladors lineals fan poc soroll i són fàcils d'utilitzar.
Els podeu utilitzar per a circuits que no necessiten molta potència.
Els reguladors lineals malgasten més energia a causa de la calor.
Reguladors de commutació
Els reguladors de commutació funcionen de manera diferent. Activen i desactiven l'entrada molt ràpidament. Això els ajuda a estalviar energia i no generar gaire calor. Trobeu reguladors de commutació en coses que necessiten més potència o que utilitzen piles. Aquests reguladors tenen més peces i costen més que els reguladors lineals.
Els reguladors de commutació es mantenen més freds que els reguladors lineals.
Els podeu utilitzar per a circuits que necessiten molta potència.
Els reguladors de commutació són bons per a ordinadors i telèfons.
Aquí teniu una taula que mostra com d'eficients són:
Aspecte | Font d'alimentació lineal | Font d'alimentació de commutació (SMPS) |
|---|---|---|
Eficiència | Normalment baixa, amb molta pèrdua de calor | Alt, sovint superior al 90% |
Convertidors Buck i Boost
Hi ha reguladors de commutació especials anomenats convertidors CC-CC. Els més comuns són els reductors, els elevadors i els reductors-elevadors.
El convertidor Buck redueix el voltatge. Utilitzeu-lo quan el vostre dispositiu necessiti menys voltatge del que arriba.
El convertidor amplificador augmenta el voltatge. Fes-lo servir quan el dispositiu necessiti més voltatge del que arriba.
El convertidor buck-boost pot fer que el voltatge pugi o disminueixi. És més difícil d'utilitzar però ofereix més opcions.
Veieu tipus de convertidors de corrent continu a corrent continu en dispositius portàtils, controladors LED i sistemes de bateries. Aquests convertidors us ajuden a obtenir el voltatge correcte i a estalviar energia.
Consell: Trieu el millor regulador tenint en compte la calor, el seu funcionament i el preu. Cada tipus de regulador té la seva pròpia funció al vostre circuit.
Principals fabricants de circuits integrats de fonts d'alimentació
Moltes empreses fan Font d'alimentació Circuits integrats per a coses que fas servir cada dia. Aquestes empreses són líders importants al mercat. S'asseguren que els seus productes siguin bons i nous. Aquí tens alguns noms importants que hauries de conèixer.
Texas Instruments (TI)
Texas Instruments és una empresa líder en circuits integrats de fonts d'alimentació. Podeu trobar els seus xips en telèfons i cotxes. TI utilitza mètodes especials per fabricar els seus xips, com ara CMOS i BCD. Aquests mètodes ajuden a que els circuits integrats funcionin bé i durin molt de temps. Els seus xips de gestió d'energia sovint utilitzen dissenys de reguladors de commutació. Això significa que poden ser molt eficients, de vegades superiors al 90%. TI posa moltes funcions en un sol xip. Això estalvia espai i significa que necessiteu menys peces addicionals. També utilitzen materials nous, com el nitrur de gal·li. Això ajuda els dispositius a gestionar més energia i calor. Podeu confiar en TI per a dispositius domèstics i de la feina.
Dispositius analògics
Analog Devices fabrica molts tipus de circuits integrats de fonts d'alimentació. Ajuden tant amb les necessitats domèstiques com laborals. Podeu utilitzar el seu planificador ADI Power Studio per dissenyar el vostre sistema d'alimentació. Us ajuda a comprovar el funcionament del vostre sistema. El dissenyador ADI Power Studio us ajuda a triar les peces adequades per al vostre circuit. Aquestes eines faciliten la planificació i la construcció de sistemes segurs. Analog Devices treballa amb molts mercats, com ara fàbriques i dispositius intel·ligents.
ON Semiconductor
ON Semiconductor fabrica circuits integrats per a molts sistemes d'alimentació. Podeu trobar els seus xips en reguladors d'intensitat de llum i accionaments de motors. També es troben en màquines mèdiques com ara màquines de TC i raigs X. Ajuden amb cuines d'inducció, soldadors i fonts d'alimentació de reserva. ON Semiconductor us ajuda a construir sistemes sòlids per a la llar i la feina. Els seus circuits integrats funcionen bé on necessiteu una energia estable i segura.
Tecnologies Infineon
Infineon Technologies és líder en nous circuits integrats de fonts d'alimentació. Treballen amb altres empreses per fer un millor empaquetament i més potència en espais reduïts. La seva plataforma de refrigeració superior de SiC ajuda a duplicar la potència i facilita la refrigeració. Els xips d'Infineon us ofereixen més opcions i us ajuden a dissenyar sistemes flexibles. Veieu els seus circuits integrats en coses que necessiten molta potència, com ara cotxes elèctrics i màquines grans.
STMicroelectronics
STMicroelectronics fabrica molts tipus de circuits integrats de fonts d'alimentació. Podeu trobar els seus xips en electrònica, cotxes i eines. Es centren en la fabricació de circuits integrats que estalvien energia i funcionen bé a tot arreu. STMicroelectronics ajuda tant amb sistemes simples com complexos. Els seus productes us ajuden a mantenir els vostres dissenys segurs i eficients.
Nota: Veieu aquestes marques en moltes coses que feu servir, com ara telèfons i màquines de fàbrica. Ajuden a mantenir els vostres aparells electrònics segurs i a funcionar bé.

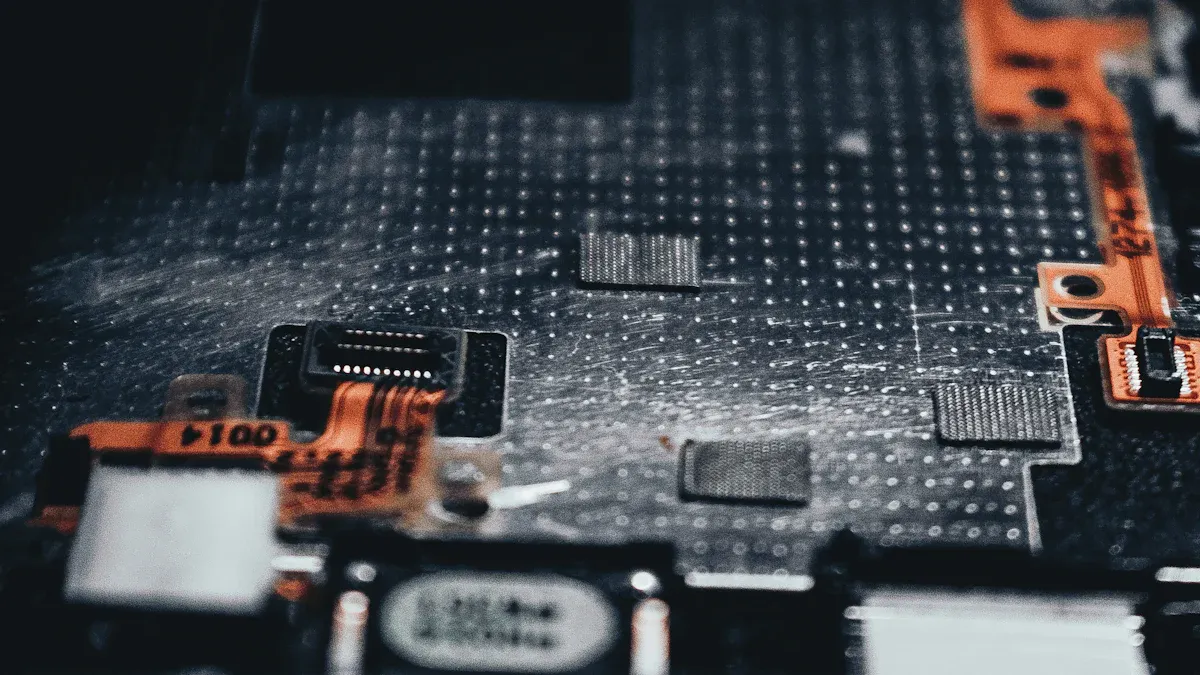

Estructura interna i components
Components clau del circuit integrat
Dins d'un circuit integrat de font d'alimentació hi ha diverses parts importants. Cada part té una funció específica. Aquestes parts treballen conjuntament per mantenir el dispositiu segur i funcionar sense problemes. Aquí teniu una taula que mostra els components principals i què fan:
Tipus de component | Descripció |
|---|---|
transformers | Canvia l'alimentació de CA a CC i ajuda a controlar els voltatges de sortida. |
Condensadors | Filtra la sortida i mantén-la suau. |
Díodes | Convertiu la sortida del transformador en corrent continu. |
Circuits integrats de control | Actua com el cervell, controlant els interruptors i regulant la sortida. |
Inductors | Ajuda a filtrar la tensió de sortida. |
Consell: Pots pensar en aquestes parts com un equip. Cada membre té un paper i, junts, s'asseguren que l'electricitat flueixi de manera segura.
Com funcionen conjuntament els components
Veieu aquests components treballant com un grup dins del circuit integrat. El circuit integrat de control actua com un entrenador. Indica als interruptors quan s'han d'encendre i apagar. Els interruptors FET mouen l'electricitat ràpidament. Els inductors i els condensadors ajuden a donar forma i suavitzar el voltatge. Els díodes asseguren que l'energia flueixi en la direcció correcta.
En un convertidor reductor, l'interruptor FET controla com es carrega i es descarrega l'inductor. Aquesta acció canvia el voltatge de sortida. Si feu servir un convertidor elevador, l'inductor augmenta el voltatge quan l'interruptor s'activa. El circuit integrat de control utilitza la modulació d'amplada de pols (PWM) per ajustar el temps que els interruptors romanen activats. Això manté la sortida estable, fins i tot si l'entrada o la càrrega canvia.
Nota: Obteniu una alimentació segura i constant perquè totes aquestes parts funcionen conjuntament. El circuit integrat observa l'entrada i la sortida i fa canvis ràpids per protegir el dispositiu.
Depeneu d'aquestes petites peces cada vegada que feu servir el telèfon o l'ordinador. Treballen entre bastidors, assegurant-se que el dispositiu rebi l'alimentació adequada.
Aplicacions, avantatges i limitacions
Usos comuns
Els circuits integrats de fonts d'alimentació estan en lots de les coses que fas servir. Els telèfons, els ordinadors portàtils i les tauletes necessiten aquests xips per a una energia constant. Els cotxes i els dispositius domèstics intel·ligents utilitzen circuits integrats de font d'alimentació per funcionar amb seguretat. Els equips mèdics, com ara monitors cardíacs i màquines de raigs X, necessiten aquests xips per funcionar bé. També els trobes en màquines grans, robots i joguines. Els circuits integrats de font d'alimentació ajuden els dispositius a mantenir-se segurs i a durar més.
Consell: si el dispositiu fa servir una bateria o es connecta a un endoll, probablement té un circuit integrat de font d'alimentació a l'interior.
Beneficis
Els circuits integrats de fonts d'alimentació són millors que els dissenys antics amb moltes parts separades. Els dispositius són més petits perquè el circuit integrat fa moltes tasques en un sol xip. Això fa que els telèfons i les tauletes siguin més prims i lleugers. El circuit integrat manté el dispositiu a salvo de massa corrent o voltatge. Això ajuda a evitar danys. Podeu crear circuits per a diferents necessitats, ja que el circuit integrat funciona amb molts voltatges i corrents. Menys parts significa que menys es poden trencar, de manera que el dispositiu dura més.
Aquí teniu una taula que mostra els principals beneficis:
Avantatge | Descripció |
|---|---|
Integració | Moltes tasques en un xip, per tant menys peces addicionals. |
Funcions de protecció | Seguretat integrada com ara protecció contra sobrecorrent i sobretensió. |
Estalvi d'espai | El disseny petit ajuda a fer dispositius minúsculs. |
Fiabilitat | Menys peces vol dir menys coses que es trenquen i una vida útil més llarga. |
Flexibilitat de disseny | Funciona amb molts voltatges i corrents per a diferents dissenys. |
L'electrònica moderna és cada cop més petita. Els circuits integrats fan que els dispositius siguin més petits fent més tasques. La commutació d'alta freqüència permet utilitzar transformadors i inductors més petits. Els nous dispositius semiconductors, com els MOSFET, ajuden a construir dissenys petits amb molta potència.
inconvenients
Els circuits integrats de fonts d'alimentació tenen alguns problemes, especialment amb dispositius d'alta potència. Es necessiten peces addicionals, com ara condensadors i inductors, que dificulten els dissenys. Aquests xips poden generar soroll elèctric i ondulacions. Això pot causar problemes en dispositius sensibles. Cal comprovar les EMI i seguir normes estrictes, cosa que requereix més temps. Els reguladors de commutació costen més que els lineals, per la qual cosa cal tenir en compte el pressupost.
Necessiteu parts passives addicionals, cosa que dificulta els dissenys.
Els circuits integrats de fonts d'alimentació poden fer soroll i ondulacions.
Les normes EMI impliquen més proves i comprovacions.
Els reguladors de commutació costen més que els reguladors lineals.
Nota: Trieu el circuit integrat de font d'alimentació adequat tenint en compte la mida, el cost i la quantitat d'energia que necessiteu.
Necessiteu un circuit integrat de font d'alimentació per mantenir els dispositius segurs. Aquests xips controlen el voltatge i eviten els problemes. Ajuden a que els vostres aparells electrònics durin més.
Triar bones peces i mantenir-les fredes ajuda a que els dispositius durin més.
L'ús de peces resistents i el refredament de les mateixes evita que es trenquin.
Quan munteu o repareu aparells electrònics, penseu en la font d'alimentació. Les bones opcions aquí ajuden a que els vostres dispositius funcionin bé i durin molt de temps.
FAQ
Què fa un circuit integrat de font d'alimentació al meu dispositiu?
Obteniu energia estable i segura d'un circuit integrat de font d'alimentació. Controla el voltatge i el corrent perquè el dispositiu funcioni correctament. Eviteu el sobreescalfament i els danys perquè el circuit integrat ho manté tot en equilibri.
Puc utilitzar un circuit integrat de font d'alimentació per a diferents dispositius?
Podeu utilitzar alguns circuits integrats de fonts d'alimentació en molts dispositius. Primer heu de comprovar les necessitats de voltatge i corrent. Cada dispositiu pot necessitar un tipus de circuit integrat diferent per obtenir els millors resultats.
Per què s'escalfen els circuits integrats de les fonts d'alimentació?
Notes calor quan el circuit integrat transforma el voltatge addicional en calor. Això passa sobretot amb reguladors lineals. Hauries de mantenir el circuit integrat fred per ajudar el dispositiu a durar més.
Com ajuden els circuits integrats de fonts d'alimentació amb els circuits de gestió d'energia?
Els circuits integrats de fonts d'alimentació es fan servir per controlar i supervisar els circuits de gestió d'energia. Aquests circuits integrats ajuden a mantenir el voltatge estable i a protegir el dispositiu de pics o caigudes.
Quins problemes poden sorgir si trio el circuit integrat de font d'alimentació incorrecte?
És possible que el dispositiu s'escalfi massa, s'apagui o no s'iniciï. Cal que trieu el circuit integrat adequat per a les necessitats de voltatge i corrent del dispositiu per evitar aquests problemes.
