قد تحتاج إلى فتح متحكم قم بفك تشفير الأجهزة إذا تعذر الوصول إليها أو إذا كانت محمية. من المشاكل الشائعة أعطال الأجهزة، مثل الدوائر القصيرة. قد تحدث أيضًا أخطاء برمجية، مثل "فشل كتابة الفلاش" أو "ذاكرة الفلاش محمية ضد الكتابة". في بعض الأحيان، قد يؤدي خطأ برمجي جسيم إلى قفل النواة. تحقق دائمًا من طراز وحدة التحكم الدقيقة أولًا. راجع ورقة البيانات الرسمية قبل محاولة فك التشفير. قد يؤدي استخدام الطريقة الخاطئة إلى فقدان البيانات أو حتى تلف الجهاز نهائيًا.
الوجبات السريعة الرئيسية
تعرّف على طراز وحدة التحكم الدقيقة والشركة المصنعة لها قبل محاولة فك تشفيرها. سيساعدك هذا على تجنب الأخطاء واختيار الأدوات المناسبة.
احرص دائمًا على مراجعة ورقة البيانات الرسمية الخاصة بوحدة التحكم الدقيقة. فهي تحتوي على معلومات أساسية حول الأمان وخطوات فتح القفل.
استخدم مبرمج الأجهزة والبرامج المناسبة لوحدة التحكم الدقيقة الخاصة بك. سيساعدك هذا على توصيلها وفتحها بالطريقة الصحيحة.
اتبع كل خطوة ببطء عند فتح قفل وحدة التحكم الدقيقة. افحص الأسلاك، وافتح البرنامج المناسب، وتأكد من فتح القفل حتى لا تفقد البيانات.
اعرف مخاطر فك القفل. قد يؤدي ذلك إلى حذف جميع بياناتك وربما إلغاء الضمان. احفظ عملك دائمًا واطلع على القواعد قبل البدء.

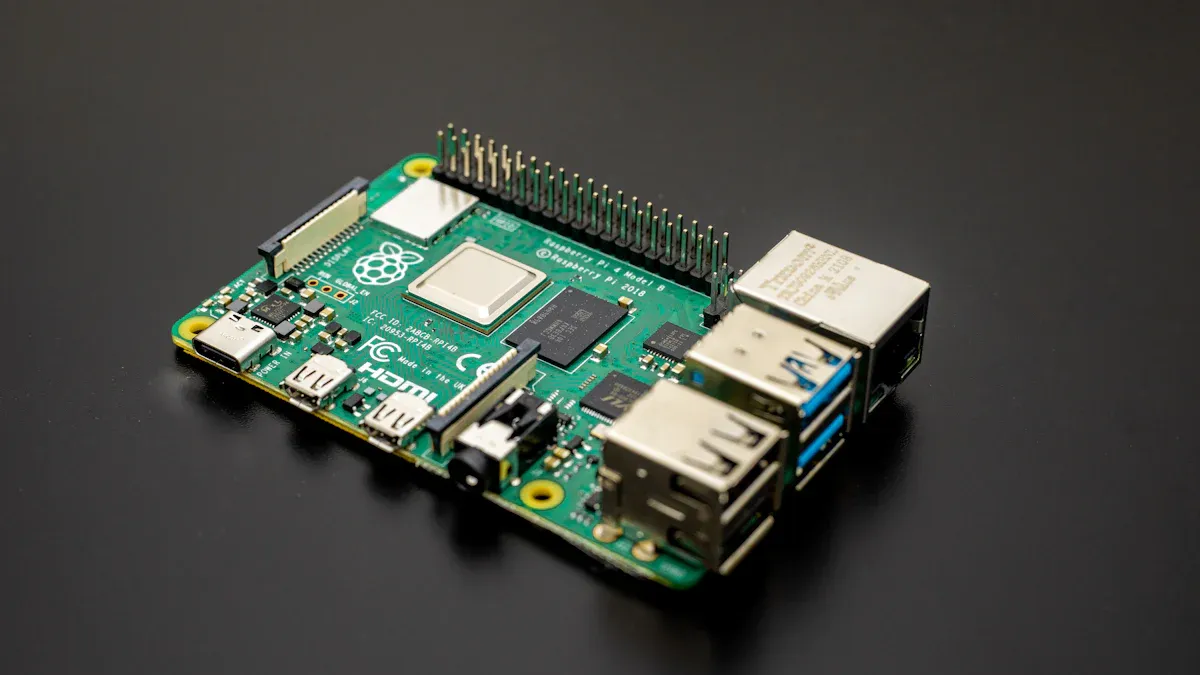

حدد نوع المتحكم الدقيق الخاص بك
ابحث عن الطراز والشركة المصنعة
يجب أن تعرف المتحكم الدقيق الخاص بك قبل فتحهاتحقق من الشريحة لمعرفة رقم الطراز واسم الشركة المصنعة. يمكنك أيضًا مراجعة دليل جهازك. هذا يساعدك على تجنب الأخطاء واستخدام الأدوات المناسبة. قد يؤدي استخدام الأدوات بطريقة خاطئة إلى تلف وحدة التحكم الدقيقة أو مسح البيانات.
راجع ورقة البيانات الخاصة بميزات القفل
بمجرد العثور على الطراز، ابحث عن ورقة البيانات أو الدليل الرسمي. توضح هذه الوثائق ميزات القفل والفتح، وستتعرف على بتات الأمان، وحماية الذاكرة، والأوامر الخاصة. تتميز بعض وحدات التحكم الدقيقة بميزات أمان متقدمة مثل ARM TrustZone، التي تُنشئ منطقة آمنة للبيانات والبرامج المهمة، وتفصل بين الأجزاء الآمنة وغير الآمنة، مما يمنع الوصول غير المصرح به. في وحدات التحكم الدقيقة Cortex-M، تُحسّن TrustZone أداء أجهزة إنترنت الأشياء، حيث تُسرّع تغيير الحالات وتُقلل استهلاك الطاقة. اقرأ ورقة البيانات بعناية قبل محاولة فتح أي شيء.
وحدة تحكم دقيقة شائعة
تُصنّع العديد من الشركات وحدات تحكم دقيقة يستخدمها الناس بكثرة. إليكم جدولًا يضم بعضًا من أبرز الشركات المصنّعة وأشهر طرازاتها:
الشركة المصنعة | نماذج شعبية |
|---|---|
تي مايكروإلكترونيكس | STM32F4, STM32L4, STM32H7 |
تكساس إنسترومنتس | |
رقاقة التكنولوجيا | PIC16F877A، PIC32MX، سلسلة AVR |
NXP أشباه الموصلات | LPC1768 |
رينيساس للإلكترونيات | سلسلة RX |
نصيحة: تحقق دائمًا من طراز وحدة التحكم الدقيقة واقرأ ورقة البيانات قبل فك قفلها. سيساعدك هذا على تجنب الأخطاء وتوفير الوقت.
جهّز الأدوات اللازمة لفتح القفل
أنت في حاجة الأدوات المناسبة قبل فك تشفير أجهزة التحكم الدقيقة، تأكد من توافق أدواتك مع نوع وموديل جهاز التحكم الدقيق الخاص بك. تساعدك هذه الأدوات على الاتصال بالشريحة، كما تتيح لك إرسال أوامر لفك تشفيرها.
الأجهزة (المبرمج/المصحح)
يلزم وجود مبرمج أو مصحح أخطاء للأجهزة للتواصل مع وحدة التحكم الدقيقة. يربط هذا الجهاز جهاز الكمبيوتر الخاص بك بالشريحة، ويتيح لك إرسال الأوامر واستقبال البيانات. إليك بعض الخيارات الشائعة:
وصلة سيجر جيهيعمل مع العديد من وحدات التحكم الدقيقة ARM Cortex-M. إنه سريع ويعمل بشكل جيد.
اتميل آيسمناسب لأجهزة Atmel AVR و SAM.
وصلة ST: مصمم خصيصًا لرقائق STM32 من شركة STMicroelectronics.
بيكت: يستخدم مع وحدات التحكم الدقيقة من نوع Microchip PIC و dsPIC.
ترانزستور TI MSP-FETالأفضل لسلسلة معالجات MSP430 من شركة Texas Instruments.
نصيحة: تحقق دائمًا مما إذا كان المبرمج الخاص بك يعمل مع وحدة التحكم الدقيقة قبل شرائه أو استخدامه.
أدوات البرمجيات
ستحتاج أيضا برنامج للتحكم يقوم المبرمج بإرسال أوامر فتح القفل. لكل علامة تجارية برنامجها الخاص. بعض البرامج تعمل مع أكثر من علامة تجارية. إليك بعض الخيارات الشائعة:
أداة برمجية | العلامات التجارية/الرقائق المدعومة |
|---|---|
STM32CubeProgrammer | إس تي ميكروإلكترونيكس STM32 |
avrdude | Atmel AVR، وبعض Microchip |
MPLAB X IPE | معالجات Microchip PIC و dsPIC و AVR |
استوديو البساطة | مختبرات السيليكون EFM32، EFR32 |
OpenOCD | العديد من أجهزة ARM Cortex-M |
اختر البرنامج المناسب لجهازك ووحدة التحكم الدقيقة. بعض الأدوات تتيح لك فتح رقائق وحدة التحكم الدقيقة ببضع نقرات فقط، بينما تتطلب أدوات أخرى كتابة أوامر خاصة.
ملاحظة: احرص دائمًا على قراءة دليل المستخدم الخاص بجهازك وبرامجك. فهذا يساعدك على تجنب الأخطاء ويحافظ على سلامة جهازك.

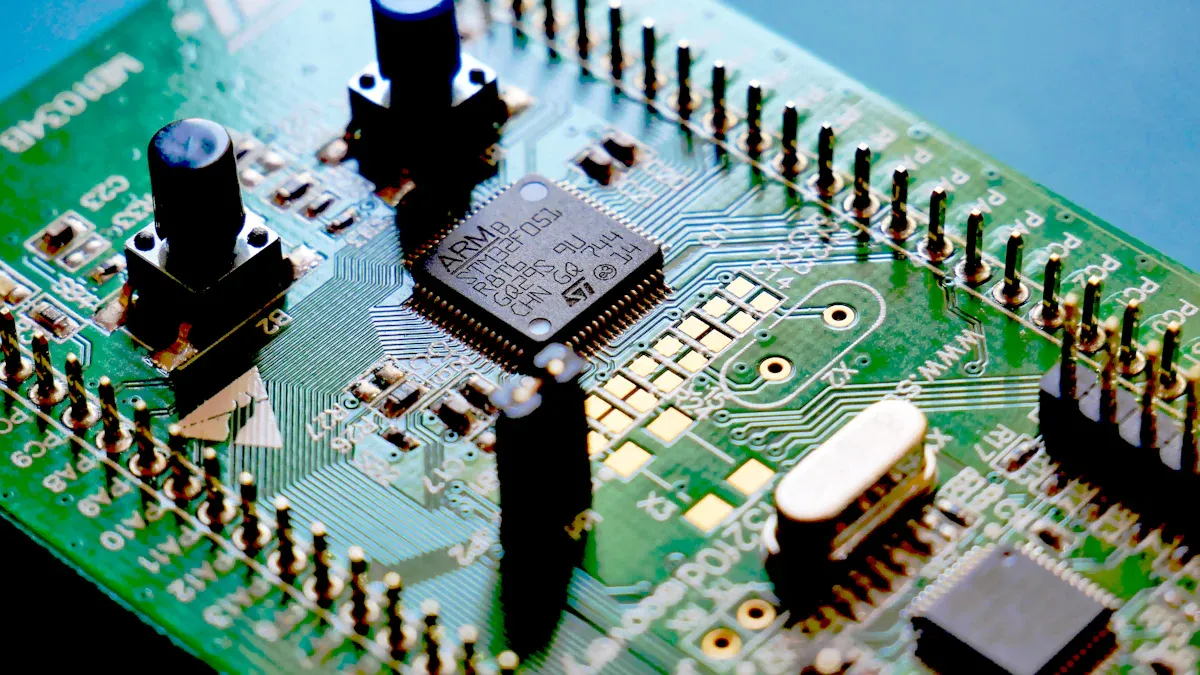

خطوات فتح وحدة التحكم الدقيقة
يتطلب فك تشفير المتحكمات الدقيقة توخي الحذر. يجب اتباع كل خطوة بدقة لتجنب الأخطاء. سيساعدك هذا الدليل على فك تشفير المتحكمات الدقيقة بأمان.
قم بتوصيل الجهاز بالكمبيوتر
ابدأ بتوصيل وحدة التحكم الدقيقة بجهاز الكمبيوتر. استخدم المبرمج أو مصحح الأخطاء المناسب لشريحتك. وصّل المبرمج بمنفذ USB في جهاز الكمبيوتر. ثم وصّل الكابل بدبابيس تصحيح الأخطاء أو البرمجة في وحدة التحكم الدقيقة. تأكد من إحكام توصيل الأسلاك ومطابقتها لترتيب الدبابيس الموضح في ورقة البيانات.
نصيحة: افحص الأسلاك دائمًا قبل تشغيل الطاقة. قد تتسبب التوصيلات غير السليمة في تلف وحدة التحكم الدقيقة.
أطلقت شركة Unlock Software
افتح البرنامج المتوافق مع مبرمجك ووحدة التحكم الدقيقة. يمكنك استخدام STM32CubeProgrammer أو MPLAB X IPE أو أي أداة أخرى. اختر طراز جهازك من البرنامج. إذا ظهرت لك قائمة، فاختر وحدة التحكم الدقيقة الخاصة بك.
قد يطلب منك بعض البرامج اختيار بروتوكول اتصال. قد ترى خيارات مثل SWD أو JTAG أو SPI. اختر البروتوكول الذي يتوافق مع جهازك.
نفّذ أمر فتح القفل أو المسح
الآن، أرسل أمر فتح القفل. تستخدم معظم المتحكمات الدقيقة أوامر خاصة لفتح أو مسح الحماية. قد ترى خيارات مثل "مسح الشريحة" أو "ALeRASE" أو "فتح القفل للتصحيح". تزيل هذه الأوامر بتات الأمان وتتيح لك استخدام الجهاز.
قبل فك تشفير رقائق المتحكمات الدقيقة، احفظ بياناتك إن أمكن. ففك التشفير غالبًا ما يمحو جميع البيانات المخزنة، بما في ذلك برنامجك وإعداداتك. بعض البرامج تسمح لك بقراءة وحفظ ذاكرة الفلاش قبل مسحها.
فيما يلي مثال على أمر لـ أجهزة STM32 باستخدام برنامج STM32CubeProgrammer:
STM32_Programmer_CLI -c port=SWD -e all
بالنسبة لرقاقات Atmel AVR المزودة ببرنامج avrdude، يمكنك استخدام ما يلي:
avrdude -c usbtiny -p m328p -e
ملاحظة: يعتمد الأمر الذي تحتاجه على وحدة التحكم الدقيقة والبرنامج المستخدم. راجع دائمًا دليل المستخدم الخاص بجهازك.
تأكيد نجاح عملية فتح القفل
بعد تنفيذ أمر فتح القفل، تحقق من نجاح العملية. يجب أن يعرض البرنامج رسالة مثل "تم المسح بنجاح" أو "تم فتح الجهاز". حاول قراءة الذاكرة أو برمجة الشريحة لاختبارها.
تحتوي بعض وحدات التحكم الدقيقة على بتات أو مؤشرات حالة تُظهر ما إذا كانت غير مقفلة. يمكنك العثور على هذه المعلومات في ورقة البيانات. إذا واجهت أخطاءً، فحاول مرة أخرى أو تحقق من توصيلات الأسلاك.
خطوة | ما يجب التحقق منه بعد الانتهاء |
|---|---|
قم بتوصيل الجهاز | مؤشر LED للطاقة على المبرمج، توصيلات أسلاك ثابتة |
برنامج الإطلاق | تم اكتشاف الجهاز، وتم اختيار الطراز الصحيح |
تنفيذ الأوامر | رسالة نجاح، لم يظهر أي خطأ |
تأكيد فتح القفل | قادر على قراءة/كتابة الذاكرة، الحالة جيدة |
تحذير: قد يؤدي فتح القفل إلى مسح جميع البيانات. لا يمكنك استعادة البرامج المفقودة إلا إذا كنت قد حفظتها. احفظ عملك دائمًا قبل فتح أجهزة التحكم الدقيقة.
استكشاف الأخطاء وإصلاحها والمخاطر
حلول مبتكرة للفشل
ربما لديك مشكلة في فتح أجهزة التحكم الدقيقةهناك العديد من الأسباب التي قد تؤدي إلى فشل عملية فتح القفل. يوضح الجدول أدناه الأسباب الشائعة ومعانيها:
سبب فشل فتح القفل | تفسير |
|---|---|
تلف الشريحة | لحام رديء أو سوء التعامل قد يؤدي ذلك إلى تلف الشريحة. |
تغير السلوك الجسدي نتيجة للتآكل | قد يؤدي الإفراط في استخدام الشريحة إلى تغيير طريقة عملها. |
سلوك التطبيق غير السليم | قد يؤدي البرمجة الخاطئة أو المدخلات الغريبة إلى تعطيل الشريحة. |
مشكلة في الشريحة نفسها | في بعض الأحيان، تكون الشريحة معطلة من المصنع أو تتوقف عن العمل ببساطة. |
إذا ظهر خطأ، فتحقق أولاً من الأسلاك ومصدر الطاقة. جرب استخدام كابل أو مبرمج آخر. تأكد من استخدام البرنامج والأوامر المناسبة لشريحتك.
التعافي من الأخطاء
في بعض الأحيان، قد يؤدي فشل عملية فتح القفل إلى تعطيل وحدة التحكم الدقيقة تمامًا. وهذا يعني أنها لن تعمل بعد ذلك. يمكنك تجربة هذه الطرق لإصلاحها:
استخدم أداة مسح الشريحة، مثل أداة استعادة جهاز كينيتيس في حالات الطوارئ.
جرّب تغيير مصدر الطاقة بسرعة لإعادة ضبط الشريحة.
استخدم مسبار تصحيح الأخطاء السريع، مثل SEGGER J-Link Plus أو P&E Multilink Universal FX.
قم بتشغيل أمر استعادة J-Link إذا كنت تستخدم أدوات J-Link.
بالنسبة لرقائق STM32، اتبع الخطوات التالية:
قم بتثبيت أداة STM32 ST-LINK على جهاز الكمبيوتر الخاص بك.
ابحث عن دبابيس التصحيح: SYS_SWCLK و SYS_SWDIO و +3.3V و GND.
قم بتوصيل مبرمج ST-LINK/V2 بلوحتك.
قم بإنشاء صورة استعادة باستخدام أداة مثل
mtcdmcutool.exe.استخدم أداة ST-LINK لمسح الشريحة.
قم ببرمجة ملف الاسترداد الموجود على العنوان 0x08000000.
إذا لم تتمكن من إصلاح جهازك، فقد تحتاج إلى جهاز جديد.
فقدان البيانات والتحذيرات القانونية
قد يؤدي فتح قفل وحدة التحكم الدقيقة إلى مسح جميع بياناتك. لذا، احفظ ملفاتك دائمًا قبل البدء. تحتوي العديد من الرقاقات على وسائل لحماية بياناتك، مثل الوصول بكلمة مرور وقفل الكتل. تمنع هذه الميزات الآخرين من قراءة بياناتك أو تغييرها عن طريق الخطأ.
عليك أيضًا التفكير في المخاطر القانونية. قد يؤدي فك قفل الجهاز إلى إلغاء الضمان. بعض الأجهزة لديها قواعد تمنع فك قفلها، ومخالفة هذه القواعد قد تعرضك للمساءلة القانونية.
نصيحة: استخدم التشفير لحماية بياناتك. شفّر الملفات المهمة واستخدم مفاتيح آمنة. هذا يساعد في حماية معلوماتك، حتى لو قام شخص ما بفتح جهازك.
لا تقم بفتح أجهزة التحكم الدقيقة إلا إذا كان لديك إذن وتعرف المخاطر.
يتطلب فتح قفل المتحكم الدقيق تخطيطًا واتباع الخطوات الصحيحة. عليك القيام بما يلي:
انظر إلى جهازك وتعرف على طرازه وما إذا كان مسموحًا لك بفتح قفله.
تحقق من نوع الشريحة التي لديك ومدى أمانها.
اختر الأدوات المناسبة من الأجهزة والبرامج لفتح القفل.
تأكد من الحفاظ على بياناتك آمنة بعد استعادتها.
عند فتح قفل جهازك، يمكنك تسريع أدائه وتوفير الطاقة، كما ستتمكن من استخدامه بطرقٍ أكثر. اتبع دائمًا التعليمات الرسمية، واحرص على حماية جهازك وبياناتك.
الأسئلة الشائعة
ماذا يحدث إذا استخدمت الأداة الخاطئة لفتح وحدة التحكم الدقيقة؟
قد تتسبب في تلف جهازك أو فقدان بياناتك. استخدم دائمًا الأداة المناسبة لوحدة التحكم الدقيقة الخاصة بكانظر إلى ورقة البيانات قبل أن تبدأ.
هل يمكنك استعادة البيانات بعد فتح قفل وحدة التحكم الدقيقة؟
في أغلب الأحيان، لا يمكنك استعادة بياناتك بعد فتح القفل. ففتح القفل عادةً ما يحذف كل شيء في الذاكرة. لذا، احفظ ملفاتك قبل البدء.
هل يُعدّ فك تشفير وحدة التحكم الدقيقة على أي جهاز أمراً قانونياً؟
عليك مراجعة القوانين المحلية وقواعد الجهاز. بعض الأجهزة لا تسمح بفك تشفير وحدة التحكم الدقيقة. إذا خالفت هذه القواعد، فقد تفقد ضمانك أو تتعرض لمشاكل قانونية.
لماذا يبقى جهاز التحكم الدقيق الخاص بي مغلقًا بعد اتباع جميع الخطوات؟
اتصال سي
البرامج القديمة
مشكلة في الأجهزة
تحقق من كل شيء. جرب كابلًا أو مبرمجًا جديدًا. اقرأ ورقة البيانات لمزيد من المساعدة.
